Вспомогательное вооружение состоит из двух 7,62-мм пулеметов. Один установлен в маске пушки и спарен с орудием,второй, дистанционно управляемый, — на командирской башенке. Предусмотрена установка вместо пулеметов винтовочного калибра крупнокалиберных. По бортам башни смонтировано по шесть дымовых гранатометов. Командирская башенка представляет собой незначительно модернизированную башенку № 15, устанавливаемую на танке «Чифтен». В ней расположено шесть наблюдательных приборов «Хелио» Х-1. Особенностью танка стало наличие двух независимых друг от друга панорамных прицелов со стабилизированной линией визирования: один — это дневной оптический прицел командира SFIM VS-580/10 с 3- или 10-кратным увеличением, в который интегрирован лазерный дальномер; другой — ночной прицел «Филипс» UA-9090 с 7-кратным увеличением. Изображение ночного прицела выводится на телевизионные мониторы, установленные и у командира, и у наводчика. «Вэлиэнт» — один из первых в мире танков, на котором ночной прицел имеет независимое круговое вращение, и может использоваться не только для наведения оружия, но и для наблюдения за местностью. Если прицел не используется для наблюдения, он автоматически устанавливается в положение, когда его линия визирования параллельна стволу орудия. К установке двух панорамных прицелов конструкторы пришли не сразу. Первоначально командир имел дневной/ночной прицел РРЕ «Кондор» с электронно-оптическим усилителем изображения в ночном канале, а ночной панорамный прицел отсутствовал. Другим отступлением от общепринятой практики стало применение в качестве основного прицела наводчика телескопического прицела, спаренного с орудием, обычно служащего в качестве вспомогательного. По мнению специалистов фирмы «Виккерс», подобное решение упрощает и удешевляет конструкцию, повышает снарядостойкость лобовой части башни за счет исключения большой амбразуры, необходимой для большинства основных перископических прицелов наводчиков и уменьшает погрешность от несовпадения оси визирования и оси канала ствола. В телескопический прицел «Барр энд Струд» LF-11 встроен лазерный дальномер; диапазон измеряемых дальностей от 500 до 10 000 м. У заряжающего установлен один перископический смотровой прибор. Все оптические приборы имеют противообледенительные устройства и системы очистки от грязи. Система управления оружием SFCS 600 разработана фирмой «Маркони» и адаптирована к конкретному изделию фирмой «Виккерс». СУО построена вокруг процессора «Интел 8085» и может быть быстро перепрограммирована под использование любого из трех танковых орудий (в комплект программного обеспечения входит игра «LHX», знакомящая танкистов с действиями боевых вертолетов). Данные об угле крена осей цапф пушки, угловой скорости цели по вертикали и азимуту, скорости и направлении ветра, расстоянии до цели (по данным лазерного дальномера прицела наводчика) вводятся автоматически; данные о температуре зарядов, износе канала ствола и типе боеприпасов вводятся вручную командиром.

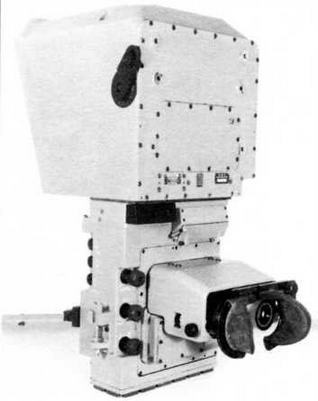

Прицел РРЕ «Кондор»

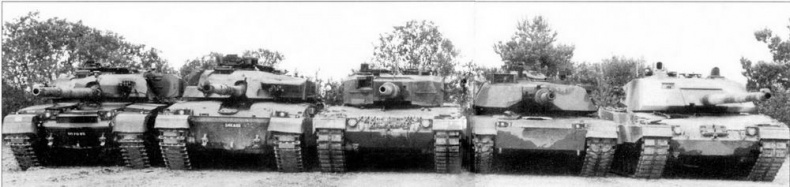

Основные боевые танки НАТО (слева направо):

«Чифтен» Mk.11/1; «Челленджер» Mk.1; «Леопард-2»; «Абрамс-1 А1» и «Виккерс» Mk.7

Снаружи башни, в кормовой части, установлена фильтровентиляционная установка с четырехступенчатой очисткой воздуха. В МТО и боевом отделении установлена автоматическая система пожаротушения фирмы Гравинер.

Под термином «подвижность» англичане понимают не столько достижение максимальной скорости по шоссе, сколько высокие приемистость и среднюю скорость. Дабы удовлетворить требования возможных заказчиков, предусмотрена установка в МТО, находящемся в кормовой части корпуса, любого из трех дизелей: английского «Кондор» 12V1000, американского «Дженерал Моторе» 12V71T и западногерманского MTU МВ-872.

На опытный образец танка ставился английский двигатель 12V1000, представлявший собой четырехтактный многотопливный 12-цилиндровый дизель жидкостного охлаждения с турбонаддувом мощностью 1000 л.с. Вариант этого дизеля 12V1200 применяется на танках «Челленджер». Трансмиссия TN-12-1000 механическая, имеет шесть передач переднего хода и две — заднего. Подобными трансмиссиями оснащаются танки «Чифтен» и «Виккерс» Mk.3. В случае применения более мощного германского мотора предусмотрена возможность установки трансмиссий «Ренк» RK-304 или HSWL-284 немецкой конструкции. Ходовая часть имеет по шесть катков на борт. Катки двускатные, обрезиненные, изготовлены из алюминиевого сплава, ступицы стальные. Аналогичные опорные катки используются на танке «Чифтен». С каждого борта установлено по три поддерживающих двускатных катка. Подвеска торсионная. На двух передних и одном заднем узлах подвески, помимо основных торсионов, имеются дополнительные торсионы и телескопические гидроамортизаторы. Динамический ход опорного катка составляет 202 мм, статический — 101 мм. Гусеница металлическая, с открытым шарниром. Траки гусениц изготовлены из стали с высоким содержанием марганца. Ширина траков — 558 мм, то есть они на 380 мм шире, чем траки гусениц танка «Виккерс» Mk.3. Благодаря более широким тракам удельное давление на грунт танка «Вэлиэнт» осталось на уровне танка Mk.3, хотя масса машины возросла.

Основной боевой танк «Виккерс» Mk.7 с башней, развернутой на «девять часов»

Тактико-технические характеристики танка «Вэлиэнт»

Экипаж, чел.	4
Длина со 105-мм пушкой
вперед, м	9,53
Длина по корпусу, м	7,51
Высота по крыше башни, м	2,64
Ширина, м	3,3
Клиренс, м	0,46
Боевая масса, кг	43 600
Удельная мощность, кг/л.с.	22,9
Удельное давление, кг/см²	0,81
Емкость топливных баков, л	1000
Запас хода по шоссе, км	603
Максимальная скорость по шоссе, км/ч	59
Преодолеваемые препятствия:
высота стенки, м	0,91
ширина траншеи, м	3,0
глубина брода, м	1,1
угол подъема, %	60
