Автор выражает благодарность С. Федосееву, М. Коломийцу и О. Баронову за помощь, оказанную при работе над рукописью. Чертежи, схемы и рисунки выполнены В. Мальгиновым, а также заимствованы из изданий, полные выходные данные которых приведены в списке литературы.

В 1934 году Служба вооружения сухопутных войск (Heereswaffenamt) выдала задание на проектирование боевой машины ZW (Zugführerwagen — машина командира роты) массой 15 т, вооружённой 37-мм пушкой. В конкурсе участвовали четыре фирмы: Friedrich Krupp AG, Rheinmetall-Borsig, MAN и Daimler-Benz. С осени 1936 по конец 1937 года прототипы испытывались на полигонах в Куммерсдорфе и Ульме. Впрочем, вопрос был решён уже в начале 1937 года, когда фирма Daimler-Benz получила заказ на первую, так называемую «нулевую серию», танки которой покинули заводские цеха к концу года. Было выпущено 10 боевых машин, причём только восемь из них имели корпуса и башни из броневой стали. Новый танк получил армейское обозначение Panzerkampfwagen III (сокращённо — Pz.Kpfw.III или Pz.III). По сквозной системе обозначений подвижных средств вермахта (Kraftfahrzeuge Nummersystem der Wermacht) машина значилась под индексом Sd.Kfz.141.

Pz.III Ausf.A

К танкам модификации А относились 10 машин «нулевой серии». Фактически это была установочная партия.

Толщина лобовых, бортовых и кормовых листов корпуса и башни Ausf.A составляла 14,5 мм и обеспечивала защиту только от пуль и осколков снарядов. Крыша башни имела толщину 10 мм, а днище корпуса — 4. Боевая масса танка 15,4 т. В сварной трёхместной башне конструкции фирмы Rheinmetall была установлена 37-мм пушка с длиной ствола в 46,5 калибра. Пулемётное вооружение состояло из трёх MG 34, два из которых были установлены в башне справа от пушки в отдельной маске, а один — в лобовом листе корпуса. Боекомплект пушки включал 120 выстрелов с бронебойными и осколочно-фугасными снарядами, пулемётов — 4425 патронов. В экипаж танка входили пять человек — командир, наводчик, заряжающий, механик-водитель и стрелок-радист.

В распоряжении командира имелась командирская башенка цилиндрической формы с восемью смотровыми щелями и двухстворчатым люком в крыше. Для посадки и высадки из танка других членов экипажа предназначались два одностворчатых люка в бортах башни. Необходимо отметить, что механик-водитель и стрелок-радист обходились без собственных посадочных люков. Теоретически для этой цели можно было использовать люки доступа к агрегатам трансмиссии, расположенные в верхнем носовом листе корпуса. Но на практике они применялись редко.

Танк оснащался 12-цилиндровым V-образным карбюраторным двигателем жидкостного охлаждения Maybach HL 108TR мощностью 250 л.с. при 3000 об/мин, разработанным фирмой Maybach Motorenwerken GmbH из Фридрихсхафена. Трансмиссия включала в себя пятискоростную синхронизированную коробку передач типа Zahnradfabrik ZF SFG75, планетарный механизм поворота и бортовые передачи. Максимальная скорость достигала 32 км/ч, запас хода по шоссе — 165 км.

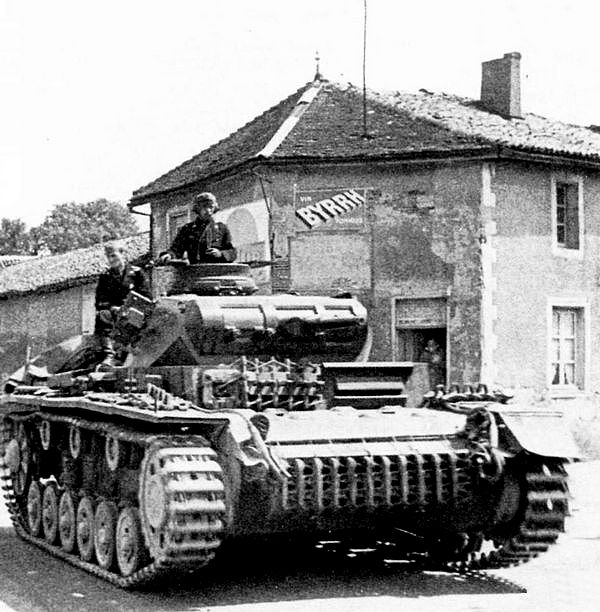

Живое воплощение блицкрига — Panzer III Ausf.E на дорогах Франции. Май 1940 года.

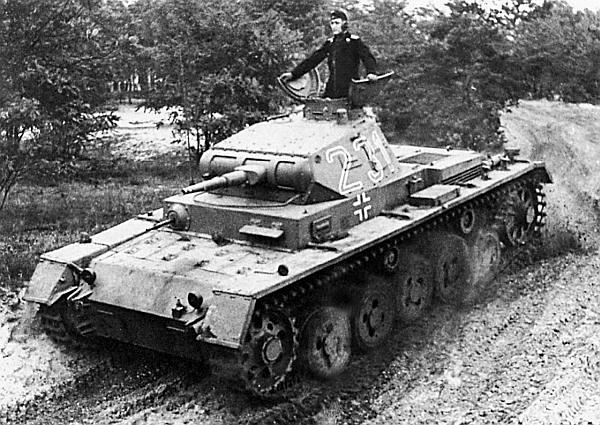

Pz.III Ausf.A на одном из полигонов. Германия, 1939 год.

Характерной особенностью танков модификации А была их ходовая часть. Применительно к одному борту она состояла из пяти сдвоенных обрезиненных опорных катков, двух поддерживающих катков, ведущего колеса переднего расположения и направляющего колеса с натяжным механизмом. Подвеска — индивидуальная пружинная.

Pz.III Ausf.B

В 1937 году заводские цеха покинули 15 танков Ausf.B. Наиболее принципиальным отличием от машин предыдущей модификации стала ходовая часть. Она состояла из восьми сдвоенных обрезиненных опорных катков малого диаметра на борт, сблокированных попарно в четыре тележки, подвешенные на двух полуэллиптических листовых рессорах. На каждой тележке устанавливался амортизатор фирмы Fichtel & Sachs. Количество поддерживающих катков увеличили до трёх. Направляющее и ведущее колёса остались без изменений. Длина опорной поверхности гусениц сократилась с 3400 до 3200 мм.

Новый тип ходовой части позволил танку развивать максимальную скорость 35 км/ч. Масса танка возросла до 15,9 т.

Также подверглись изменениям конструкция вентиляционных отверстий силового отделения, выхлопная система и люки доступа к агрегатам механизма поворота на верхнем лобовом листе корпуса. Ближе к корме перенесли антенну радиостанции FuG 5. Наконец, на танках Ausf.B устанавливалась новая командирская башенка, аналогичная применённой на танке Pz.IV Ausf.A.

Pz.III Ausf.C

Машины модификации С почти не отличались от Ausf.B. Несколько другой стала схема подвески, в которую теперь входили три полуэллиптических листовых рессоры. Амортизаторы сохранились только в подвесках передней и задней тележек. Вновь подверглась изменениям система выхлопа, а также были внесены улучшения в конструкцию планетарного механизма поворота. Масса танка возросла до 16 т. С середины 1937 по январь 1938 года фирма Daimler-Benz изготовила 15 танков этой модификации.
