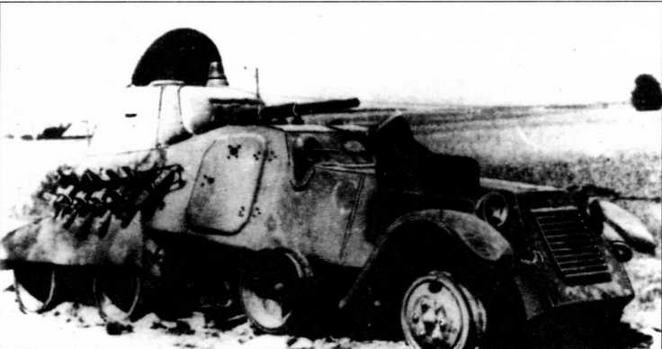

Сгоревший бронеавтомобиль БА-11. Южный фронт, 1941 год

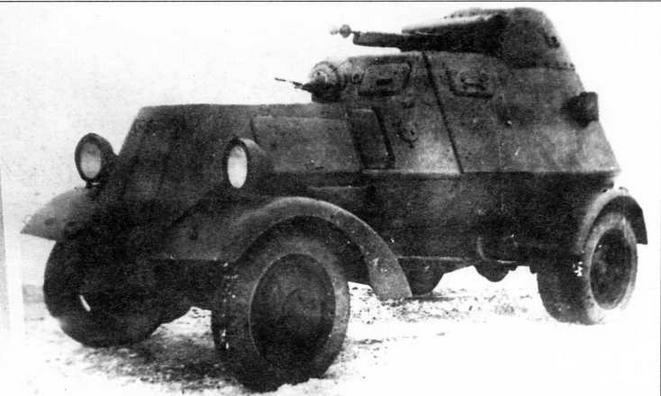

Бронеавтомобиль ЛБ-НАТИ

Бронеавтомобиль ЛБ-НАТИ был разработан в 1937—1939 годах и изготовлен Выксинским заводом ДРО в августе 1939 года.

Его шасси спроектировали в НАТИ. Оно базировалось на узлах и агрегатах автомобиля ГАЗ-ММ — колеса, рулевой механизм, элементы рамы, четырехступенчатая коробка передач. Рама ГАЗ-ММ была укорочена — база сокращена до 2750 мм, рессоры заменены продольными полуэллиптическими, а подвеска передних и задних колес оснащена гидравлическими амортизаторами.

Машина получила 6-цилиндровый двигатель "Додж" мощностью 72 л.с., а также двухступенчатую раздаточную коробку со встроенным межосевым дифференциалом, которая обеспечивала три варианта передачи крутящего момента: на все колеса, только на задние, только на передние. В приводе передних колес применены шарниры равных угловых скоростей "Рцеппа". Конические шестерни главной передачи и межколесные дифференциалы заимствованы от грузовика ГАЗ-ММ. Задние колеса — двухскатные.

Сварной корпус бронеавтомобиля изготавливался из катаных броневых листов толщиной 6 и 10 мм. Толщина броневых листов конической башни, унифицированной с башней легкого танка Т-40, составляла 10 мм.

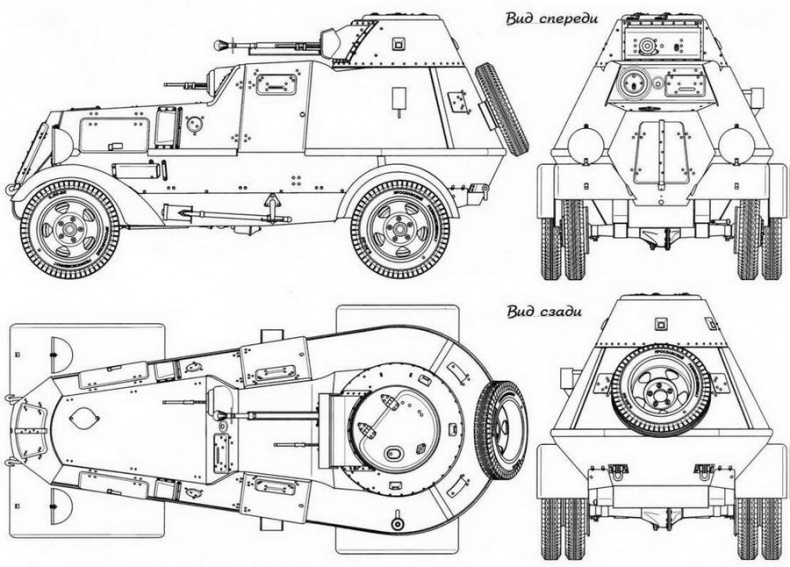

ЛБ-НАТИ

Бронеавтомобиль ЛБ-НАТИ. Вид с правого борта

В башне размещалась спаренная установка 12,7-мм пулемета ДШК и 7,62-мм пулемета ДТ. Еще один пулемет ДТ находился в шаровой установке в правой части лобового листа корпуса. Боекомплект состоял из 400 патронов к пулемету ДШК и 2205 патронов к пулеметам ДТ.

Боевая масса бронеавтомобиля составляла 4,58 т. Экипаж состоял из трех человек. Максимальная скорость по шоссе достигала 57 км/ч, а запас хода — 288 км. Машина оснащалась протектированным топливным баком емкостью 129 л. Шины передних и задних колес заполнялись гусматиком — губчатым эластичным составом.

Бронеавтомобиль ЛБ-НАТИ стал первым отечественным полноприводным бронеавтомобилем. Серийно машина не выпускалась и использовалась в основном для экспериментов по изучению конструктивных особенностей полноприводных машин.

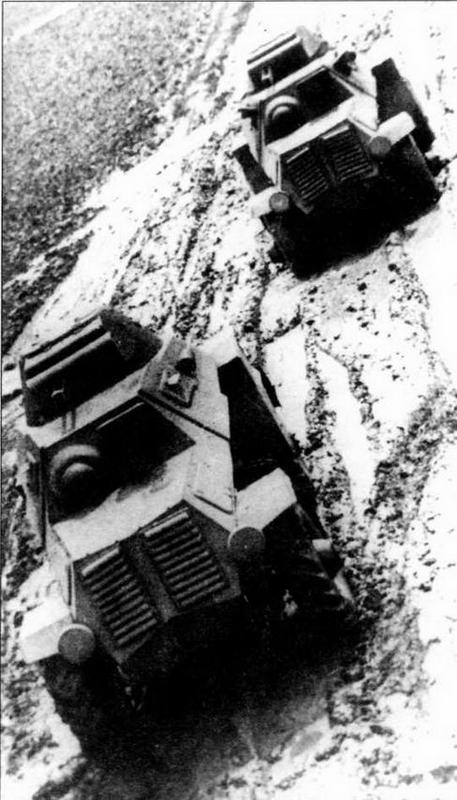

Бронеавтомобили ЛБ-62 во время заводских испытаний. Задняя машина оснащена двухскатными задними колесами. У передней — все колеса односкатные с протектором типа "косая елка". 1940 год

Бронеавтомобиль ЛБ-62 разработали и изготовили на Горьковском автозаводе в 1940 году с использованием шасси опытного образца полноприводного грузового автомобиля ГАЗ-62.

Сварной корпус машины выполнялся из катаных бронелистов толщиной 4—13 мм, расположенных под рациональными углами наклона. Коническая башня с толщиной брони 10 мм была заимствована у легкого танка Т-40.

В башне размещалось вооружение, аналогичное Т-40 и ЛБ-НАТИ, — спаренная установка пулеметов ДШК и ДТ. Второй пулемет ДТ устанавливался в шаровой опоре в лобовом листе корпуса справа от смотрового люка водителя. Боекомплект состоял из 500 патронов к пулемету ДШК и 3150 патронов к пулеметам ДТ.

Высокие тягово-скоростные качества ЛБ-62 обеспечивались за счет использования довольно мощного для того времени 6-цилиндрового четырехтактного карбюраторного двигателя ГАЗ-202 мощностью 85 л.с., также заимствованного у легкого танка Т-40. Максимальная скорость по шоссе достигала 70 км/ч, запас хода — 500 км.

Механическая трансмиссия состояла из однодискового сцепления, четырехскоростной коробки передач и двух ведущих мостов с червячными главными передачами.

Колеса машины — дисковые односкатные, с развитыми грунтозацепами типа "косая елка". Рисунок протектора этих шин обеспечивал достаточную площадь среза грунта между выступами и хорошую самоочищаемость впадин, что являлось особенно важным при движении по глинистым грунтам.

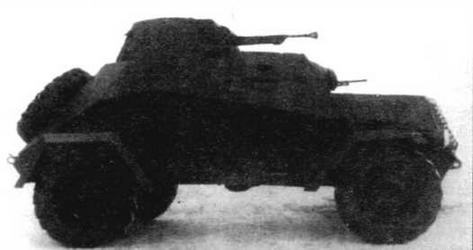

Бронеавтомобиль ЛБ-62. Вид с правого борта

Бронеавтомобиль ЛБ-62 по своим характеристикам превосходил все предшествующие типы бронеавтомобилей, по сути являясь колесным танком, по уровню бронезащиты и вооружению аналогичным легкому танку Т-40. Машина без проблем могла быть вооружена и 20-мм пушкой.

Всего изготовили два опытных образца бронеавтомобилей ЛБ-62.

Бронеавтомобиль БА-64 был создан в 1942 году на Горьковском автозаводе. Ведущий конструктор — Г.М.Вассерман. В качестве базы для броневика использовалось шасси полноприводного легкового автомобиля ГАЗ-64 (ведущий конструктор В.А.Грачев).

Проектирование началось 17 июля 1941 года. В ноябре приступили к сборке прототипа, а 9 января 1942 года бронеавтомобиль опробовали на ходу. Поскольку башню смонтировать не успели, пулемет ДТ разместили на открытой турели в верхнем люке. На следующий день машину показали К.Е.Ворошилову.

3 марта состоялся показ БА-64 (армейское название "БА-64" было утверждено наркомом танковой промышленности В.А.Малышевым 17 февраля 1942 года) в Кремле. 9 марта появился приказ о проведении доработок по БА-64, а 14 марта было принято постановление ГКО о принятии машины на вооружение Красной Армии.

Бронекорпуса для серийных машин первое время делали на Выксинском заводе ДРО, а потом и на самом ГАЗе. К маю 1942 года первые три БА-64 вышли на государственные испытания, а уже летом серийные броневики приняли участие в боевых действиях на Брянском, Воронежском фронтах и позднее — под Сталинградом.

Корпус бронемашины сваривался из катаных броневых листов, которым были приданы рациональные углы наклона. Открытая сверху башня граненой формы устанавливалась на колонке, прикрепленной болтами к полу корпуса. В амбразуре башни размещался пулемет ДТ (боекомплект 1260 патронов), из которого можно было вести огонь как по наземным, так и по воздушным целям (по последним — на дистанции до 500 м).
