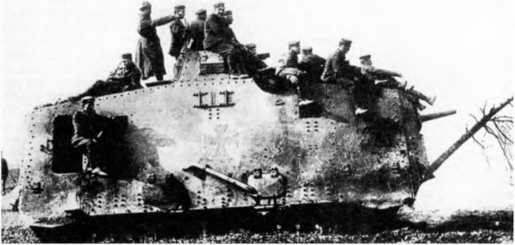

Танк A7V с корпусом «Рёхлинг» второго заказа демонстрирует свои ходовые возможности и способность валить деревья (диаметр сваливаемого дерева еще долго будет упоминаться в тактико-технических характеристиках танков как показатель их «мощности»). Пулеметы сняты. Обратим внимание на обрезанные по треугольной форме крайние бронеэкраны ходовой части.

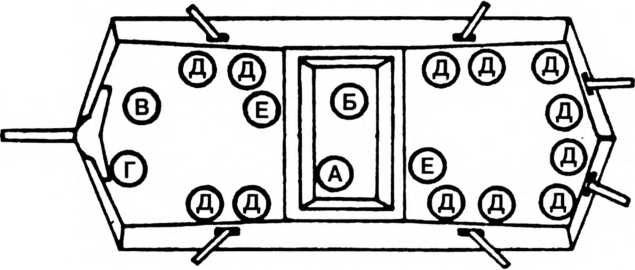

Схема размещения экипажа танка A7V: А — водитель, Б — командир, В — заряжающий, Г — наводчик орудия, Д — пулеметчики, Е — механики.

Осколочно-фугасные снаряды имели взрыватель с замедлителем и могли использоваться против полевых укреплений. Начальная скорость бронебойного снаряда составляла 487 м/с, бронепробиваемость — 20 мм на дальности 1000 м и 15 мм на 2000 м, наибольшая дальность стрельбы — 6400 м, хотя реально прицельный огонь редко велся дальше чем на 200–300 м. Танки первого заказа кроме корпусов отличались и типом установки орудия. Собранные первыми танки с номерами шасси 502, 505, 506, 507 с корпусами фирмы «Рёхлинг» в носовой части несли стойку («козлы»), на которой крепилась поворотная артиллерийская установка системы Артиллерийской испытательной комиссии. Широкая маска (щит) пушки качалась в вертикальной плоскости, а небольшой внутренний щиток — в горизонтальной. Установка снабжалась противовесом и механизмом наведения с двумя маховичками. Прицельное приспособление ограничивалось мушкой и прицелом с прорезью (их потом использовали и в сочетании с оптическим прицелом). Танки №№ 540–544 с корпусами фирмы «Крупп» получили тумбовые установки. Тумбовая установка разрабатывалась изначально для танка A7VU (см. далее), но ставилась на A7V. Угол наведения орудия в горизонтальной плоскости составлял по 45° в обе стороны, в вертикальной — ±20°.

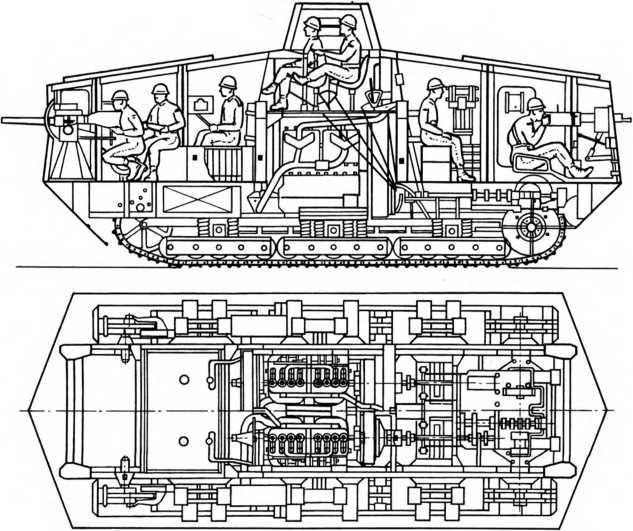

Вертикальный и горизонтальный продольные разрезы танка A7V (с тумбовой установкой орудия) позволяют увидеть особенности компоновки машины.

Наводчик располагался на кожаном сиденье, укрепленном на кронштейне тумбы и поворачивавшемся вместе с пушкой, для удобства посадки на том же кронштейне крепились упоры для коленей с кожаными подушками. Сиденье опиралось на ролик, катавшийся по полу корпуса. Для наводки орудия служил телескопический прицел. Между прочим именно отставание в производстве этого прицела фирмой «Генрих Герц» (Берлин) послужило задержкой в установке вооружения на танки до марта 1918 г., т. е. почти до самого момента их первого боевого применения. Маска тумбовой артиллерийской установки состояла из двух частей. Большой щит полуцилиндрической формы соединялся с тумбой и вместе с ней вращался в горизонтальной плоскости, в левой части он имел вертикальную прорезь для прицеливания. В вертикальном вырезе посредине щита располагался щиток, связанный со стволом пушки и перемещавшийся в вертикальной плоскости. Таким образом, наводчик сидел как бы внутри полубашни, которую вращал, упираясь ногами в пол. Заряжающий располагался справа от него на неподвижном сиденье. Узкое поле зрения прицела и расположение пушки в передней точке приводили к тому, что наводчик легко терял цель из виду при любом движении танка, а при повороте пушки на максимальный угол влево броня корпуса попросту перекрывала поле зрения прицела. Поэтому по обеим сторонам от орудийной амбразуры выполнили смотровые лючки с двустворчатыми крышками. Об этих лючках стоит сказать особо. На танках первого заказа они появились почти случайно — после решения об отказе от пулеметного варианта танка пришлось переделывать уже готовые лобовые бронедетали, делая вырез для орудия и закрывая неиспользуемые пулеметные амбразуры броневыми крышками. На части танков это были двустворчатые открываемые крышки, а танк на шасси № 502, например, получил левый лобовой лист с двустворчатой крышкой амбразуры, а правый — сплошной. С другой стороны, танк № 540. изначально заказанный как пушечный, вообще не имел лючков в лобовых листах.

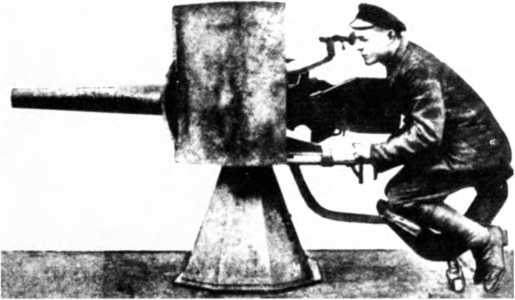

Тумбовая установка 57-мм пушки «Максим-Норденфельд» со щитами бронемаски, оптическим прицелом и сидением наводчика. Обратим внимание на ограждение, спусковой механизм, маховик механизма наводки орудия и ролик под сидением наводчика.

Лобовая часть корпуса отдельных A7V имела и более мелкие отличия, связанные в основном с монтажом орудийной установки. Работа наводчика в A7V была удобнее, чем в британских тяжелых танках. И все же вести более-менее прицельный огонь танк мог только с места. Тумбовые установки 57-мм пушки смонтировали впоследствии и на танках первой сборки №№ 501, 502 (503), 505, 507. Танк № 506 к началу этой замены уже был потерян в бою у Виллер-Бретонне. Стандартные 7,92-мм пулеметы MG.08 (системы Максима) крепились на вертлюжных установках с полуцилиндрическими масками и винтовыми механизмами вертикального наведения. Выступающие кожухи водяного охлаждения пулеметов на танках первого заказа защищали от поражения крупными бронекожухами и небольшими передними щитками — подобно тому как это делали на MG.08 в пехоте. Позднее использовали менее громоздкие цилиндрические бронекожухи. После боя у Виллер-Бретонне, когда германские танки привлекли на себя интенсивный ружейно-пулеметный огонь англичан, амбразуры для пулеметов на большинстве танков прикрыли дополнительным бронещитком для защиты от проникновения свинцовых брызг через стыки и зазоры. Угол горизонтального наведения пулемета составлял ±45°. Расчет каждого пулемета — два человека — ошибка, которой в тот же год едва избежали французы при разработке легкого танка «Рено» и происходившая, видимо, из-за стремления обеспечить пулеметам наибольшую боевую скорострельность с быстрой заменой ленты. Пулеметчики помещались на сиденьях с низкой спинкой, укрепленных на полу на тех же стойках, что и пулеметы. Коробка с лентой на 250 патронов крепилась на сиденье стрелка, запасные коробки укладывались под сиденьем. Танк мог возить с собой 40–60 лент, т. е. 10–15 тысяч патронов. Четверть боекомплекта пулеметов составляли патроны с бронебойными пулями. В бортах корпуса и дверях имелись лючки с бронезаслонками для стрельбы из оружия экипажа. Вооружение экипажа должно было включать ручной пулемет MG.08/15, четыре карабина Каr.98, пистолеты, 20 ручных гранат и даже один огнемет, а также два сигнальных пистолета и до 300 патронов к ним. Для укладки карабинов служили скобы, приделанные к внутренним лестницам. То есть экипаж танка набирался и вооружался, подобно гарнизону форта или штурмовой группе. На практике это не соблюдалось (по крайней мере, огнемета в танках не замечено), и экипаж имел с собой личное оружие и гранаты.
