Вскоре после демонстрации макета A7V верховное командование предложило разработать более крупные «сверхтанки». Задание на разработку было вскоре выдано Й. Фольмеру. Однако Фольмер считал более правильным создание легких машин, которые могли бы быть выпущены быстрее и в большем количестве с использованием имеющихся агрегатов. Условиями для разработки и быстрой постановки производства было наличие больших запасов автомобильных агрегатов. В автопарках военного ведомства к тому времени скопилось более 1000 автомобилей, признанных негодными для применения в армии — так называемых «пожирателей горючего и шин». Машины были разнотипными, с мощностью двигателей от 40 до 60 л.с. Однако их систематизацией можно было получить группы по 50 и более штук и на этой основе строить партии легких боевых машин с запасом агрегатов и узлов. Предполагалось использовать шасси автомобиля «внутри» гусеничного шасси, устанавливая ведущие колеса гусеничного хода на их приводные оси. Германские специалисты едва ли не первыми уяснили такое преимущество легких танков, как возможность широкого применения автомобильных агрегатов.

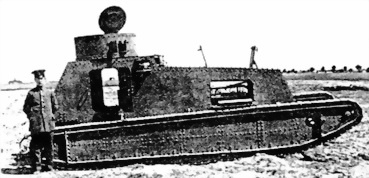

Опытный легкий танк LK-I с использованием агрегатов грузового автомобиля «Даймлер», с вращающейся пулеметной башней. Открыты двери рубки, люк башни и люки моторно-трансмиссионного отделения.

Проект был представлен в сентябре 1917 г. Начальник Инспекции автомобильных войск одобрил его и 29 декабря 1917 г. принял решение о постройке легких танков. Уже 17 января 1918 г. ставка Главного командования отклонила это решение, сочтя предполагавшееся бронирование таких танков слишком слабым. Вскоре, однако, выяснилось, что Главное командование само вело переговоры с Круппом о легком танке, разрабатывавшемся его фирмой — еще один пример несогласованности действий Главного командования и военного министерства. Разработка легкого танка началась на фирме Круппа под руководством профессора Раузенбергера (ведущего артиллерийского конструктора фирмы) еще весной 1917 г. В конце концов создание именно легкого танка получило одобрение и перешло в ведение военного министерства. Дали разрешение на постройку двух опытных машин LK-I (Leichte Kampfwagen).

Основные требования к легкому танку предполагали

— экипаж — водитель (механик-водитель) и один-два стрелка;

— вооружение — 57-мм пушка или два пулемета, наличие лючков для стрельбы из личного оружия;

— защита от бронебойных винтовочных пуль на малых дальностях (толщина брони — не менее 14 мм);

— подвеска — упругая,

— скорость движения по ровной местности с грунтом средней твердости — 12–15 км/ч, удельное давление на грунт — около 0,5 кг/см² ширина перекрываемого рва — 2 м, поворотливость на любом грунте, способность брать подъемы крутизной до 45°;

— масса — не более 8 т, возможность перевозки в неразобранном виде на стандартных железнодорожных платформах и готовность к действию сразу же после выгрузки;

— надежный и по возможности малошумный двигатель;

— небольшой силуэт при возможно большом клиренсе;

— время действия без пополнения запаса горючего и боекомплекта до 6 ч.

Для повышения проходимости и возможности проделывать проходы в проволочных заграждениях предлагалось не перекрывать гусеницу бронировкой и увеличить высоту зацепа подъемом гусеничного обвода в передней части. Кроме того, предполагалась способность буксировки легкого орудия или бомбомета на колесном лафете и в то же время возможность отбуксировать сам танк тягачом или другим танком.

Посадка и высадка экипажа должны были быть простыми и быстрыми, объем обитаемого отделения достаточен для боевой работы. Обращалось внимание на пожарную безопасность, устройство смотровых щелей и лючков, защиту экипажа от осколков и свинцовых брызг, возможность герметизации танка на случай применения противником огнеметов (!). Стоит обратить внимание на требование доступности механизмов для обслуживания и ремонта и возможности быстрой замены двигателя, наличие системы очистки гусениц от грязи.

Гусеничное шасси танка LK разработки Фольмера собиралось на особой раме. Ходовая часть каждого борта заключалась между двумя продольными параллельными стенками, связанными поперечными перемычками. Между ними к раме подвешивались на винтовых цилиндрических пружинах ходовые тележки. На борт приходилось пять тележек с четырьмя опорными катками каждая. Еще одна тележка жестко крепилась впереди — ее катки служили упорными для восходящей ветви гусеницы. Жестко закреплена была также ось заднего ведущего колеса. Направляющее колесо было приподнято над опорной поверхностью, а его ось снабжена винтовым механизмом регулировки натяжения гусеницы.

Продольный профиль гусеницы был рассчитан так, чтобы при движении по твердой дороге длина опорной поверхности оставляла 2,8 м, на мягком грунте несколько увеличивалась, а при переходе через окопы достигала 5 м. Приподнятая передняя часть гусеницы выступала впереди корпуса. Таким образом предполагали совместить поворотливость на твердом грунте с высокой проходимостью. Конструкция гусеницы повторяла A7V, но в уменьшенном варианте. Ширина башмака составляла 250 мм, рельса — 80 мм, проем рельса — 27 мм, высота — 115 мм, толщина башмака — 6 мм. Количество траков в цепи возросло до 74. Сопротивление цепи на разрыв — 30 т. Материал звеньев и болтов — тот же, что и на A7V. От поперечного смещения нижнюю ветвь гусеницы удерживали центральные рекорды катков и боковины ходовых тележек, верхнюю — стенки рамы.

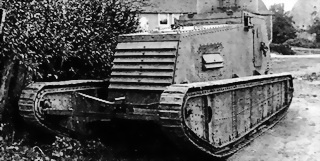

Опытный легкий танк LK-I, вид спереди-сбоку. Пулемет в башне не установлен.

Внутри такого готового гусеничного хода крепилась рама автомобиля (например, грузовика «Даймлер») с основными агрегатами, причем не жестко, а на сохранявшихся рессорах автомобиля. Задняя ось автомобиля, использовавшаяся для привода ведущих колес, вставлялась в отверстия боковых рам гусеничного хода. Таким образом, упругая подвеска оказывалась как бы двухступенчатой — винтовые пружины ходовых тележек и полуэллиптические пружины внутренней рамы.

Двигатель и трансмиссия базового автомобиля в целом сохранялись. В целом вся конструкция как бы представляла собой бронеавтомобиль, поставленный» в гусеничный ход. Такая конструкция позволяла получить вполне прочную конструкцию с упругой подвеской и достаточно большим клиренсом.

В результате получился танк с передним расположением двигателя, задним — трансмиссии и боевого отделения. При первом же взгляде бросается в глаза сходство с британским средним Mk A «Уиппет», появившимся на поле боя только в апреле 1918 г. Любопытно и то, что LK-I имел башню кругового вращения, как и «легкий танк преследования» Триттона. Танк Триттона был официально испытан в Англии в марте 1917 г. Возможно, германская разведка и имела некоторые данные об этих испытаниях. Однако сходство схемы компоновки можно объяснить и выбором в качестве базовой автомобильной схемы, пулеметные же башни были хорошо отработаны на бронеавтомобилях всеми воюющими сторонами. Тем более что по своему устройству LK значительно отличаются от «Уиппет»: отделение управления находилось позади двигателя, причем сиденье водителя располагалось по оси машины, а за ним находилось боевое отделение.
