Танк A7V № 503 3-го штурмового отделения. Октябрь 1918 г.

При сложенной верхней рубке танк мог перевозиться на стандартной платформе по германским, французским и бельгийским железным дорогам без помех со стороны железнодорожных сооружений (для погрузки танка на железнодорожную платформу экипажу обычно приходилось строить специальную рампу).

Смотровые лючки по периметру рубки прикрывались складывающимися вверх крышками, позволявшими регулировать высоту открытой «щели». В крыше рубки имелся лючок с откидной решетчатой крышкой. В первоначальном проекте предусматривался специальный к нос» в виде двух треугольных рам из балок таврового сечения Рамы крепились в передней части и служили для облегчения преодоления препятствий и проделывания проходов в заграждениях. «Нос» даже был выполнен на деревянном макете, но уже в первом демонстрационном образце от него отказались

Командир машины размещался на верхней площадке слева, справа и чуть позади него сидел водитель. Верхняя площадка находилась на высоте 1,6 м над полом. Артиллеристы и пулеметчики размещались по периметру корпуса. Входившие в состав экипажа два механика располагались на сиденьях спереди и сзади от двигателей и должны были следить за их работой. Для посадки и высадки экипажа служили откидные на петлях двери в правом борту впереди и в левом сзади. Под дверью снаружи приклепывались две узкие ступеньки. Внутри корпуса на верхнюю площадку вели две лестницы — спереди и сзади.

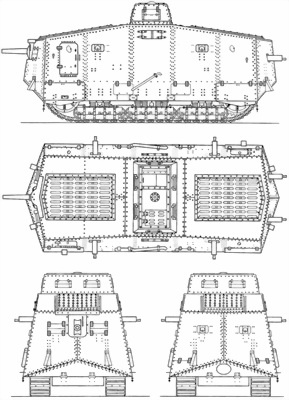

Проекции танка A7V корпусом «Крупп».

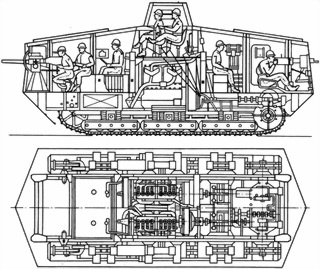

Продольные разрезы (в вертикальной и горизонтальной плоскостях) тяжелого танка A7V. Танкисты изображены в комбинезонах и защитных шлемах.

Не сразу было выбрано вооружение танка. Планировалось, например, вооружать пушкой только каждый пятый танк, остальные — пулеметами и малокалиберными автоматическими пушками. Соответственно, рассматривался вариант укороченного корпуса с восемью амбразурами: в амбразурах, в зависимости от обстановки, можно было установить нужным образом (для стрельбы вперед, назад и в стороны бортов) две 20-мм пушки и два пулемета или четыре 7,92-мм пулемета MG.08 и два огнемета. Для укороченного корпуса предлагался также вариант вооружения из двух 13,3-мм пулеметов TuF (Tank und Flugzeug, «противотанковый и зенитный», хотя этот пулемет еще только разрабатывался) и двух 7,92-мм пулеметов MG.08 — под это вооружение в корпусе предусматривалось восемь мест установки. При этом корпус по бортам имел высокие скобы для отклонения при движении по дорогам провисающих или оборванных электропроводов (такими приспособлениями к тому времени снабжали автомобили).

Танк с «полноразмерным» корпусом предполагалось вооружить 77-мм полевой пушкой модели 1896 г. (FK 96 n/A), но тогда носовая часть машины оказывалась слишком перетяжеленной. Больше шансов давала 77-мм «штурмовая» пехотная пушка Круппа модели 1916 г., дополнявшаяся двумя 20-мм автоматическими пушками Беккера и четырьмя пулеметами MG.08 на вертлюжных установках. Была спроектирована тумбовая установка для установки в танке 77-мм штурмовой пушки с длиной ствола 20 калибров. Однако это вызвало ряд проблем — только длина отката у 77-мм пушки составляла 750 мм. Кроме того, заказы на пушки были полностью расписаны, и получение их также было затруднительным. В другом варианте предполагалось вооружить танк с «полноразмерным» корпусом четырьмя 20-мм пушками и четырьмя 7,92-мм пулеметами, хотя OHL настаивала на «пушечном» варианте. В конце концов, в ноябре 1917 г. решено было ограничиться, по примеру британцев, 57-мм орудием. Для этого выбрали 57-мм капонирные пушки «Максим-Норденфельд», захваченные в октябре 1914 г. в крепости Антверпен. Установка орудия была, соответственно, перепроектирована

57-мм пушка крепилась в передней части корпуса. Пушка имела длину ствола 26 калибров, наибольшую дальность стрельбы 6400 м, длину отката 150 мм. Два цилиндра противооткатных устройств монтировались над стволом. В боекомплект кроме 100 унитарных выстрелов с осколочно-фугасными снарядами входили 40 бронебойных и 40 картечных выстрелов. Осколочно-фугасные снаряды имели взрыватель с замедлителем и могли использоваться против полевых укреплений. Начальная скорость бронебойного снаряда составляла 487 м/с, бронепробиваемость — 20 мм на дальности 1000 м. Боекомплект орудия помещался в металлическом ящике позади мест артиллеристов. Танки первой постройки кроме корпусов отличались и типом установки орудия.

Собранные первыми танки с номерами шасси 502, 505, 506, 507 с корпусами «Рёхлинг» в носовой части несли стойку («козлы»), на которой крепилась поворотная артиллерийская установка системы Артиллерийской испытательной комиссии. Широкая маска (щит) пушки качалась в вертикальной плоскости, а небольшой внутренний щиток — в горизонтальной. Установка снабжалась противовесом и двумя маховиками наведения. Танки №№ 540–544 с корпусами «Крупп» получили тумбовые установки Тумбовая установка разрабатывалась изначально для танка A7VU (см. далее), но устанавливалась на A7V. Угол наведения орудия в горизонтальной плоскости — 45° в обе стороны, в вертикальной ±20°. Наводчик располагался на кожаном сиденье, укрепленном на кронштейне тумбы и поворачивавшемся вместе с пушкой; для удобства его посадки на том же кронштейне крепились упоры для коленей с кожаными подушками. Сиденье опиралось на ролик, катавшийся по полу корпуса. Для наводки орудия служил телескопический прицел. Маска артиллерийской установки состояла из двух частей. Большой щит полуцилиндрической формы соединялся с тумбой и вместе с ней вращался в горизонтальной плоскости, в левой части он имел вертикальную прорезь для прицеливания. В вертикальном вырезе посредине щита располагался щиток, связанный со стволом пушки и перемещавшийся в вертикальной плоскости. Таким образом, наводчик сидел как бы внутри полубашни, которую вращал, упираясь ногами в пол. Заряжающий располагался справа от него на неподвижном сиденье. Узкое поле зрения прицела и расположение пушки в передней точке приводили к тому, что наводчик легко терял цель из виду при любом движении танка. Поэтому по обеим сторонам от орудийной амбразуры выполнили смотровые лючки с двустворчатыми крышками. Работа наводчика в A7V была удобнее, чем в британских тяжелых танках. И все же вести более-менее прицельный огонь танк мог только с места. Впоследствии на танках первой сборки №№ 501, 502, 505, 507 смонтировали тумбовые установки 57-мм пушки. Танк № 506 к началу этой замены уже был потерян в бою, а танк № 502 после переделки получил новый номер шасси — 503.

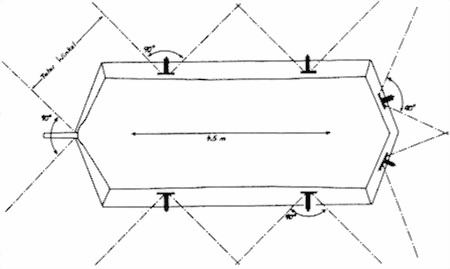

Сектора обстрела вооружения танка A7V.

Стандартные 7,92-мм пулеметы MG.08 (системы Максима) крепились на вертлюжных установках с полуцилиндрическими масками и винтовыми механизмами вертикального наведения. Угол горизонтального наведения пулемета составлял ±45°.
