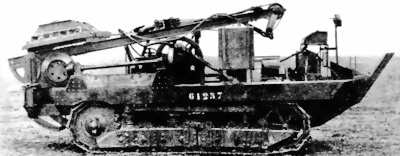

Небронированная ремонтная машина на шасси танка «Шнейдер».

В то же время Управление автомобильной службы представило проект среднего танка с 47-мм пушкой в башне, рассмотренный Консультативным комитетом 10 мая 1917 г. Проектные боевые характеристики танка незначительно превосходили легкий «Рено», да и 47-мм пушка и выстрелы к ней еще не были готовы. Этот проект был отклонен, как и последовавший за ним проект с малокалиберной пушкой в башне и 75-мм в корпусе (позднее к этой идее французы вернутся в танке B1). Решено было довести до «железа» проект CA-3 «Шнейдер», установив двигатель мощностью 76–80 или 100 л.с. 18 мая выдали заказ на 400 единиц со сдачей через год. Прототип испытали 24 октября 1917 г. Стало ясно, что такая модернизация не устранит главных недостатков танка «Шнейдер» — прежде всего малой проходимости. Да и предназначенный для этого танка двигатель еще не пустили в производство, и 27 октября последовало решение Консультативного комитета остановить — не смотря на возражения Министерства вооружений и снабжения — работы по CA-3 и сосредоточить усилия на выпуске легких танков «Рено» FT.

С начала 1918 г. CA-1 постепенно стали изымать из боевых частей и переделывать в артиллерийские тягачи и транспортеры для перевозки орудий и грузов, а также легких танков «Рено» — первая попытка создания вездеходного танкового транспортера. При этом с «Шнейдера» снимали вооружение, заделывали амбразуры, срезали крышу. К перемирию в войсках оставалось 97 «Шнейдеров» в различных вариантах. Позже часть из них переделали в ремонтные машины.

Средний танк «Сен-Шамон»

Главный конструктор FAMH полковник Римальо, взявшись за создание танка, принял за основу узлы ходовой части того же трактора «Холт», однако шасси было существенно доработано. Лейтенант Фуше удлинил его вдвое, значительно увеличив длину опорной поверхности гусениц. Этого требовала масса танка, возросшая из-за установки более сильного вооружения. Другой оригинальной чертой танка «Сен-Шамон» (Saind Chamond, упоминается также как H-16) стала электрическая трансмиссия Кроше-Колардо. К тому времени электротрансмиссия была известна на тяжелых транспортных машинах — например, на австрийских тяжелых артиллерийских тягачах фирмы «Эстеррайхише Даймлер» («Аустро-Даймлер»).

75-мм длинноствольную пушку с расчетом и пост управления разместили в большом переднем выступе (или рубке) корпуса, который уравновесили кормовой нишей корпуса, а двигатель и трансмиссию — в средней части. Впереди слева размещался водитель (унтер-офицер, функции командира танка и водителя здесь разделили), использовавший для наблюдения смотровую щель и бронеколпак. Боевое отделение разработал П. Лескур. Пушка устанавливалась по оси машины, слева от нее сидел наводчик. Правее пушки находилось место пулеметчика. Еще четыре пулеметчика (один из них исполнял также обязанности механика) с 8-мм пулеметами «Гочкис» Mle 1914 располагались у бортов и в корме. Для посадки-высадки служили двери в бортах передней части танка.

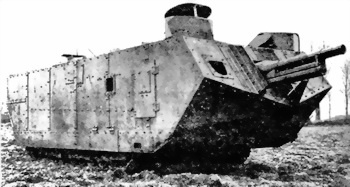

Прототип танка «Сен-Шамон» с бронированием ходовой части и большими башенками на крыше в носовой и кормовой частях корпуса.

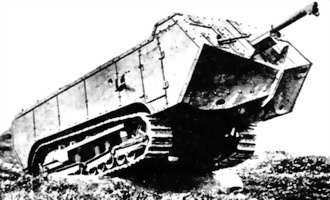

Серийный средний танк» Сен-Шамон» с квадратной рубкой. В танк установлена качающаяся часть полевой 75-мм пушки Mle 1897 и 8-мм пулеметы «Гочкис» Mle 1914. Обратим внимание на передние ролики снизу рубки.

На первых 165 танках «Сен-Шамон» ставили 75-мм пушку L12 T.R. («скорострельную»), ранее разработанную Римайо, но не принятую французской армией. Затем использовали качающуюся часть стандартной 75-мм полевой пушки Mle 1897 с длиной ствола 36,3 калибра и крановым затвором. Стоит отметить, что до войны французы вообще считали эту отличную легкую полевую пушку «универсальным» орудием своей армии, а в ее разработке участвовал тот же Э. Римайо. Стрельба велась штатными унитарными выстрелами. Начальная скорость осколочного снаряда массой 7,25 кг у пушки Mle 1897 составляла 529 м/с. Размеры пушки и ее сравнительно длинный откат при выстреле обусловили большую длину носовой части корпуса. Угол наведения в вертикальной плоскости составлял от — 4 до +10°, дальность прицельной стрельбы — до 1500 м, но этот предел оказывался недостижим из-за плохих условий стрельбы. Наведение в горизонтальной плоскости ограничивалось 8°, так что перенос огня сопровождался поворотом всего танка.

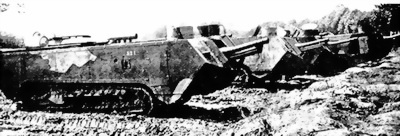

Подразделение танков «Сен-Шамон» первых серий (с овальными башенками на плоской крыше), вооруженных 75-мм пушкой T.R.

Корпус представлял собой броневую коробку со скошенными скулами носа и кормы и плоской крышей, собранную из листов катаной брони клепкой на каркасе и установленную на раме. Борт корпуса собирался из семи вертикальных листов, стыки которых прикрывались и усиливались дополнительно полосами, грани корпуса усиливались стальными уголками. На прототипе впереди имелись командирская и водительская цилиндрические башенки, на серийных образцах их заменили овальными колпаками. Первоначально броневые листы бортов, прикрывая ходовую часть, доходили до осей опорных катков, но после первых испытаний в середине 1916 г. от этого пришлось отказаться, поскольку такая защита ухудшала и без того неважную проходимость. Смотровые щели и окна снабжались заслонками.

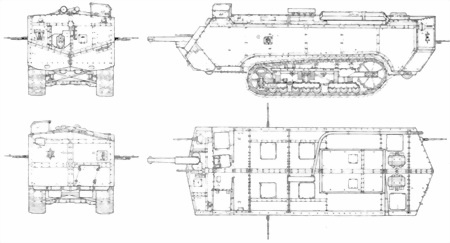

Проекции среднего танка «Сен-Шамон» с квадратной рубкой, покатой крышей, пушкой Mle 1897. Спереди и сзади от гусеничного хода под днищем видны ролики.

На танки ставили бензиновый двигатель фирмы «Панар» с четырьмя раздельными цилиндрами. Диаметр цилиндров — 125 мм, ход поршня — 150 мм. При 1350 об/мин двигатель развивал мощность 80–85 л.с., при 1450 об/мин — 90 л.с. Запуск производился стартером или заводной рукояткой. Два бронированных топливных бака крепились на раме у левого борта, один — у правого, подача бензина — под давлением. Двигатель работал на электрогенератор (динамо-машину), имевший два индуктора, каждый давал напряжение 200 В и ток 260 А, а включенные последовательно — 400 В и 130 А. Напряжение с генератора подавалось на два тяговых электромотора — каждый из них через понижающую механическую передачу приводил в движение гусеницу одного борта. При трогании с места водитель одной педалью одновременно включал сопротивление первичной обмотки и управлял дроссельной заслонкой карбюратора, таким образом, регулируя и обороты двигателя, и возбуждаемый в первичной обмотке ток. Скорость вращения электромоторов задавалась потенциометрами. Особый рубильник переключал электромоторы на задний ход. Для поворота с малым радиусом двигатель соответствующего борта коротко замыкался, а гусеница подтормаживалась механическим тормозом. Электротрансмиссия позволяла плавно начинать движение, в широком диапазоне и практически бесступенчато изменять скорость хода и радиус поворота, требовала от водителя незначительных усилий, но была тяжела и ненадежна. Громоздкая трансмиссия привела к увеличению массы выше проектных 18 т. Как и «Шнейдер», танк «Сен-Шамон» требовал для управления усилий только одного человека. Первоначально планировалось иметь на танке дублирующий задний пост управления. В корме также находился второй пост управления — благо идея «бронированного челнока» с двумя постами управления стала популярной в те годы, а электротрансмиссия позволяла проще ее реализовать, но от этого пришлось отказаться.
