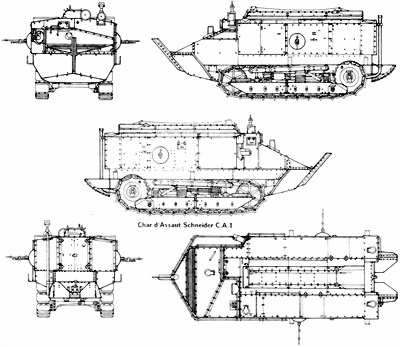

Проекции среднего танка CA-1 «Шнейдер».

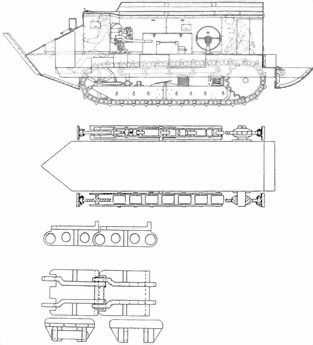

Продольный разрез и схема устройства ходовой части танка CA-1 «Шнейдер».

Прямоугольный корпус собирался клепкой на каркасе из листов 11-мм катаной брони. Характерная нависающая передняя часть корпуса напоминала нос корабля и оснащалась «бушпритом», предназначенным для разрушения проволочных заграждений (по принципу ледокола), а также облегчавшим преодоление рвов. Для преодоления широких рвов служил и небольшой «хвост» позади корпуса. Вскоре после начала производства требования к бронезащите повысили — германские войска после применения танков британцами стали широко применять бронебойные винтовочные пули типа SmK, пробивавшие на дальности 100 м стальной лист толщиной до 11 мм. На «Шнейдере» полную защиту от пуль и осколков обеспечили, усилив лобовую и бортовую броню установкой дополнительных 5,5-мм листов с промежутком около 40 мм. Подобная разнесенная броневая конструкция не была новинкой — разнесенную двух— и трехслойную броню уже использовали на бронепоездах и бронеавтомобилях (бельгийский бронеавтомобиль «Минерва», например, имел цементную прослойку между бронелистами, что вызывалось использованием для импровизированной бронировки тонкой брони невысокого качества или мягкой стали). Завод «Шнейдер» обещал установку усиленного бронирования, сначала начиная со 129-й машины, потом с 210-й, так что производство работ по усилению бронирования пришлось взять на себя мастерским учебного лагеря «штурмовой артиллерии в Шамплиэ.

Внутренний интерьер танка CA-1 «Шнейдер» Видны место водителя (механика-водителя), орудийная установка справа от него, пулеметные установки по бортам.

«Шнейдер» имел бензиновый мотор специальной постройки. Это был 4-цилиндровый двигатель «Пежо» или «Шнейдер», номинальной мощностью 40 л.с., максимальной 65 л.с., с жидкостным охлаждением и автоматической смазкой. Цилиндры диаметром 135 мм были сблокированы по два, ход поршня составлял 170 мм. Максимальное число оборотов — 1200 в минуту. Карбюратор включал два жиклера. Воспламенение электрическое, от магнето. Радиатор размещался впереди двигателя и обдувался вентилятором. Защищенные броней топливные баки располагались в носовой части танка ниже двигателя, и бензин подавался принудительно под давлением, создаваемым отработанными газами через пульсатор), а при необходимости — ручным насосом. Механическая трансмиссия включала трехскоростную коробку передач с реверсом, дававшую скорость хода от 2 до 8 км/ч. Механизмом поворота служил дифференциал.

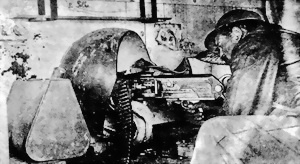

Бортовая пулеметная установка танка «Шнейдер», смонтированная на поворотном кронштейне и снабженная полусферическим щитом.

Ходовая часть включала на каждый борт две тележки — передняя несла три сдвоенных опорных катка, задняя — четыре. Тележки соединялись друг с другом и с рамой корпуса шарнирными рычагами, связывались с рамой винтовыми цилиндрическими пружинами. В вилке передней тележки крепилась ось спицованного направляющего колеса с винтовым механизмом регулировки натяжения гусениц. Гусеница состояла из 34 крупных траков. Элементами трака были подушка (башмак) и два рельса, по которым катились опорные катки с ребордами. Зацепление гусеницы расположенным сзади ведущим колесом — зубовое, за шарнир траков. Длина гусеничного обвода — 3 м, опорной поверхности — 1,8 м. Это позволяло преодолевать препятствия шириной до 1,5 м на труднопроходимых участках местности и 1,7–1,8 м в условиях прочного грунта.

Первое подразделение CA-1 сформировали 1 декабря 1916 г. 15 апреля следующего года первое подразделение «Шнейдер» прибыло в форт Тру-д'Анфор, а 17 апреля майор Боссю повел танки в атаку в районе Берри-о-Бак. Она оказалась неудачной, французы понесли большие потери от немецкой артиллерии, стоявшей на передовых позициях, кроме того, пехота не умела еще взаимодействовать с новыми машинами.

По опыту боев с 5 мая 1917 г. танки отзываются с фронта для модернизации. Снизу корпус «Шнейдер» прикрыли стальным листом — прежде всего для защиты механизмов от загрязнения. Для доступа к двигателю и улучшения вентиляции прорезали люк в левом борту. Работы по модернизации проводились в мастерских лагеря Шамплиэ, где, кроме перепланировки размещения топливных баков, на танки «Шнейдер» CA-1 установили также электростартер и лампы внутреннего освещения. На танки стали устанавливать перископический прибор наблюдения. Разработка запрошенного с самого начала панорамного прицела затянулась, и пришлось довольствоваться установкой улучшенного механического. Изменился и внешний вид машины. Ранняя модификация имела в кормовой части большую двустворчатую дверь и уступы, на которые на марше крепили бочки с дополнительным горючим. При модернизации уступы забронировали, их объем заняли топливные баки — для уменьшения пожароопасности их перенесли на корму машины, установив по обеим сторонам от дверцы; такой перенос к тому же несколько снизил загазованность обитаемого отделения. В переносе топливных баков и начавшейся установке глушителей можно увидеть аналогию с модернизацией первых британских танков, хотя у англичан выступы ходовой части защищали баки еще и с боков, к тому же эвакуироваться экипажу «Шнейдер» все равно приходилось через кормовую дверь, а она стала одностворчатой и более узкой. В результате модернизации масса танка превысила 14 т. Только к октябрю 1917 г. модернизированные машины вернулись на фронт. Однако модернизация не устранила главных недостатков машины — ограниченной проходимости, плохой вентиляции (как и у британских танков), ограниченного угла обстрела орудия.

Для перевозки средних танков по обычным дорогам был создан двухосный прицеп-транспортер с откидной аппарелью, буксировавшийся трактором.

В конце октября 1917 г. в Шамплиэ испытали по два «радиотанка» на основе разоруженных «Шнейдера» и «Сен-Шамона». Результат признали удовлетворительным.

Еще в начале 1917 г. по требованию технического управления армии инженеры «Шнейдер» приступили к работе над следующим, командирским вариантом CA-2, весившим 8 т, с 47-мм пушкой в поворотной башне. Однако первоначальный заказ на 50 машин отменили, когда стали очевидны перспективы командирских танков на шасси легких «Рено».

Следующая модификация CA-3 должна была весить 17 т и нести 75-мм пушку. Уже в марте 1917 года «Шнейдер-Ле Крезо» разработала проект танка с башней. Однако танковые части требовали вооружить существующий танк длинноствольной пушкой. Поскольку ее установка в башне кругового вращения была проблематична, Этьен предложил установить ее в носовой части корпуса с углом наведения в горизонтальной плоскости 20°. На CA-3 пушка крепилась в установке с вертикальным и горизонтальным полуцилиндрическими щитами. Важной чертой было наличие механических приводов наведения с маховичками, что должно было повысить удобство и меткость стрельбы.
