Ходовая часть одного борта включала 16 сдвоенных опорных катков (из них 7 — с ребордами), оси которых жестко крепились по дугообразному нижнему обводу рамы, переднее сдвоенное направляющее колесо с винтовым механизмом натяжения и заднее сдвоенное ведущее колесо зубового зацепления, 5 поддерживающих роликов. Гусеница состояла из 67 крупных траков, аналогичных тяжелым танкам. Трак собирался клепкой из башмака и двух рельсов, изгиб башмака прикрывал соединительный палец. Катки одной пары соединялись поперечными болтами и прижимались к рельсам трака винтовой пружиной, катки без реборд удерживались на рельсах с помощью особых тарелей, также разжимаемых пружиной. Гусеничный обвод выступал за пределы корпуса, что должно было повысить проходимость и способствовать преодолению препятствий. На прочном грунте длина опорной поверхности составляла 1,22 м, а удельное давление — 1,1 кг/см², в мягкий грунт гусеница погружалась, увеличивая опорную поверхность. Дугообразный нижний обвод гусеницы, как и на тяжелых британских танках, должен был уменьшить сопротивление движению и повороту при жесткой подвеске. Но в результате машину сильно раскачивало. В наружной стенке рамы гусеничного хода делались большие отгибы внутрь — через образовавшиеся окна сбрасывалась грязь с верхней ветви гусеницы.

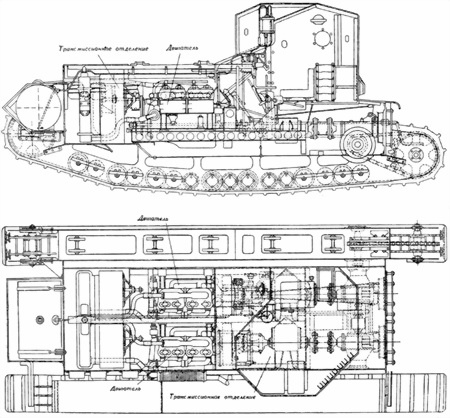

Продольные разрезы (в вертикальной и горизонтальной плоскостях) среднего танка Mk A «Уиппет».

Сзади по бортам рубки над гусеницами крепились ящики ЗИП. Экипажи старались навесить на танк как можно больше дополнительных канистр с бензином. Самым удобным местом казалась крыша, и экипажи нередко даже в бою держали канистры там, хотя инструкции по Танковому корпусу это справедливо запрещали. Оптимальным вариантом оказалось крепление канистр на корме под прикрытием «ступеньки» корпуса между выступами ходовой части.

Управление танком «Уиппет» было непросто — фактически приходилось управлять двумя машинами сразу, — и подготовка водителей требовала большой практики. Водители «Уиппет» считались в Танковом корпусе виртуозами и действительно проявляли большое мастерство и смекалку. В одном из боев водитель «Уиппет» вел бой в одиночку — заблокировав поперечные валы, он продолжал движение и вел огонь из пулеметов. В тесной рубке жара и загазованность чувствовались сильнее, чем в тяжелых танках; были случаи, когда рулевое колесо и рукоятки пулеметов обжигали танкистам руки. Выхлопные трубы с глушителями выводились по бортам моторного отделения и, хотя отклонялись в стороны, способствовали загазованности рубки экипажа. Угорания экипажей случались здесь даже чаще, чем в тяжелых машинах: иногда экипажи в бою, чтобы не потерять сознание, дышали через фильтрующие патроны противогазов.

Кроме «Фостер и К°», танки «Уиппет» строили «Северобританские паровозостроительные заводы». Броню поставляла фирма «Бирдмор». В марте 1918 г. закончили поставку Танковому корпусу первой полусотни «Уиппет». Всего построили 200 «Уиппет», для сравнения: за тот же период англичане построили 1057 тяжелых танков марок Mk V, Mk V* и Mk V**. Более дорогие и сложные в производстве и эксплуатации Mk A были все же удачнее своих тяжелых «коллег». Танкисты хвастали, что «борзые» способны, по крайней мере, своим ходом вернуться из боя.

Майор Ф. Джонсон, служивший в Центральных мастерских Танкового корпуса во Франции (в Тенер), предложил модернизировать «Уиппет», дабы упростить управление им и повысить подвижность. Два двигателя Тейлора заменялись одним авиационным «Роллс-Ройс Игл» воздушного охлаждения мощностью 360 л.с., двигатель соединялся с планетарной трансмиссией Вильсона от тяжелого Mk V. Удельная мощность около 25 л.с./т позволила поднять скорость до 32 км/ч, но для таких скоростей уже не годилась ходовая часть танка, хотя Джонсон и попытался установить в нее подпружиненные опорные катки.

Тактико-технические характеристики Mk A «Уиппет»

Боевая масса, т	14,225
Экипаж, человек	3
Высота, м	2,73
Длина, м	6,04
Ширина, м	2,62
Толщина брони, мм:
лоб корпуса	14
борт корпуса	13
крыша и днище	5
Вооружение	4×7,7-мм пулемета «Гочкис» Mk I*
Боекомплект	5400 патронов
Двигатель:
марка	2׫Тейлор»
тип	карбюраторный
число цилиндров	4
охлаждение	жидкостное
мощность, л.с.	2×45
Запас топлива, л	317
Трансмиссия	механическая
Коробка передач	две четырехскоростных с реверсом
Механизм поворота	изменением числа оборотов двигателей
Ходовая часть (на один борт)	16 опорных катков, 5 поддерживающих роликов; ведущее колесо заднего расположения
Подвеска	жесткая
Тип гусеницы	металлическая крупнозвенчатая, с открытым шарниром
Количество траков в цепи	67
Тип зацепления	зубовое
Ширина трака, мм	521
Максимальная скорость, км/ч	12,8
Средняя скорость, км/ч	8
Запас хода, км	64 (с дополнительными канистрами 122)
Удельное давление, кг/см²	1,12
Преодолеваемый подъем, град.	40
Ширина преодолеваемого рва, м	2,15
Высота стенки, м	0,8
Глубина брода, м	0,9

Конструктивный опыт Mk A «Уиппет» в целом оказался скорее отрицательным. И вряд ли это можно объяснить только общей неясностью вопроса и спешкой, с которой машина создавалась и запускалась в производство, — в не меньшей спешке и с небольшими исходными данными Луи Рено в то же время создавал свой знаменитый FT-17.

Средний танк Mk B

Майор Уолтер Гордон Вильсон (Wilson), разработавший вместе с Триттоном «Маленького» и «Большого Вилли» и Mk I, не участвовал в создании Mk A «Уиппет», но, оценив перспективы среднего танка, занялся разработкой его собственного варианта. Его целью был танк, равный с Mk A «Уиппет» по скорости, но с лучшими проходимостью и запасом хода и более простой в управлении.

18-тонный танк, получивший обозначение Mk B, или «Medium B», имел экипаж 4 человека. Гусеничный движитель был выполнен с охватом гусеницами корпуса по типу «ромбовидных» тяжелых танков. Вооружение — те же 4 пулемета — установили в рубке, возвышающейся над гусеничным обводом, две шаровых установки выполнили в небольших бортовых спонсонах корпуса. Экипаж мог выбирать вариант установки четырех своих пулеметов в зависимости от условия боя. Был разработан вариант с 40-мм пушкой в башне (рубке), но он был отвергнут на стадии проектирования и «в железе» не строился. Моторно-трансмиссионное отделение располагалось позади обитаемого, в нем устанавливался 4-цилиндровый вариант двигателя Рикардо мощностью 100 л.с. и планетарная трансмиссия Вильсона. Гусеница уширена до 570 мм.
