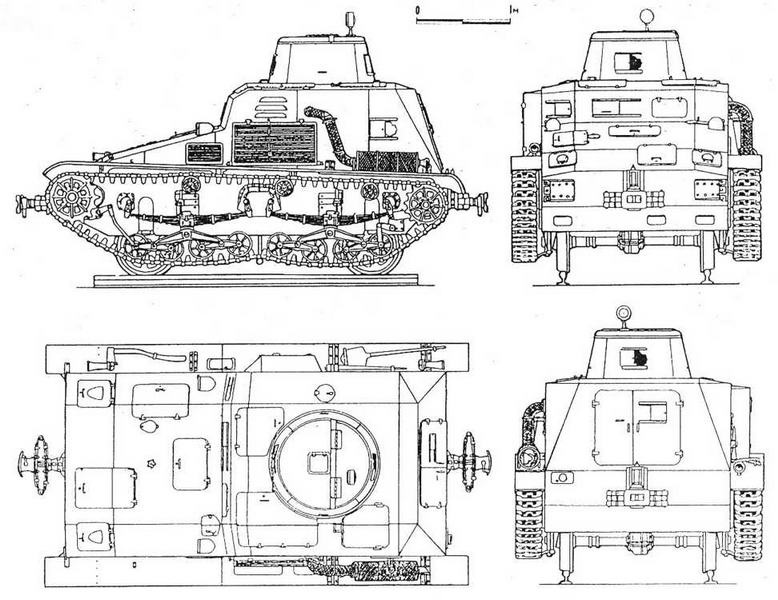

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БРОНЕТРАНСПОРТЕРА "2592" ("ХО-ГИ")

БОЕВАЯ МАССА, т: 12.

ЭКИПАЖ, чел.: 2.

ДЕСАНТ, чел.: 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина - 4,9, ширина — 2,6, высота — 2,45.

ВООРУЖЕНИЕ: пулеметы "97" калибра 7,7 мм.

БРОНИРОВАНИЕ, мм: корпус - 8. ДВИГАТЕЛЬ: 6-цилиндровый, дизельный, воздушного охлаждения; мощность 84 л.с. при 2400 об/мин.

ХОДОВАЯ ЧАСТЬ (на один борт): 8 опорных катков малого диаметра, сблокированных по два, один поддерживающий

ролик, ведущее колесо переднего расположения (зацепление цевочное); подвеска блокированная, на полуэллиптических рессорах; гусеница мелкозвенчатая.

СКОРОСТЬ МАКС., км/ч: 25.

СКОРОСТЬ по ж.-д. колее, км/ч: 50.

"2595" ("ХО-ГИ")

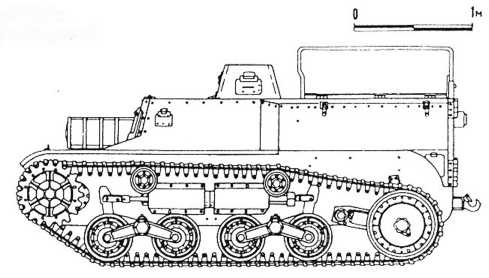

На базе малого танка "97" ("Те-ке") в 1938 году был создан БТР "2598" ("Co-да") для перевозки грузов или личного состава, буксировки прицепок. Он имел "перевернутую" компоновку с передним расположением двигателя, открытый сверху корпус с низкими откидными бортами и двухстворчатой кормовой дверью. На надгусеничных полках крепились ящики для ЗИП, боеприпасов и т.п. На трех продольных скобах мог крепиться тент. Два топливных бака вмещали 144 л. В корме на особой рессоре крепился буксирный крюк.

"2598 " ("СО-ДА")

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БРОНЕТРАНСПОРТЕРА

"2598" ("Со-да")

БОЕВАЯ МАССА, т: 5.

ЭКИПАЖ, чел.: 2.

ДЕСАНТ, чел.: 4 - 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина 3,86, ширина - 1,93, высота—1,57, клиренс — 0,34.

БРОНИРОВАНИЕ, мм: лоб корпуса — 6, борт и корма — 12.

ДВИГАТЕЛЬ: 6-цилиндровый, дизельный, воздушного охлаждения; мощность 65 л.с. при 2300 об/мин.

МЕХАНИЗМ ПОВОРОТА: бортовые фрикционы.

ХОДОВАЯ ЧАСТЬ (на один борт): четыре сплошных опорных катка, два поддерживающих ролика, ведущее колесо переднего расположения (зацепление цевочное), направляющее колесо опущено на землю; подвеска типа Хара; гусеница мелкозвенчатая, с открытым шарниром и одним гребнем, шириной 203 мм, шаг трака 76 мм, число траков — 88.

СКОРОСТЬ МАКС., км/ч: 45.

ГЛУБИНА БРОДА, м: 0,78.

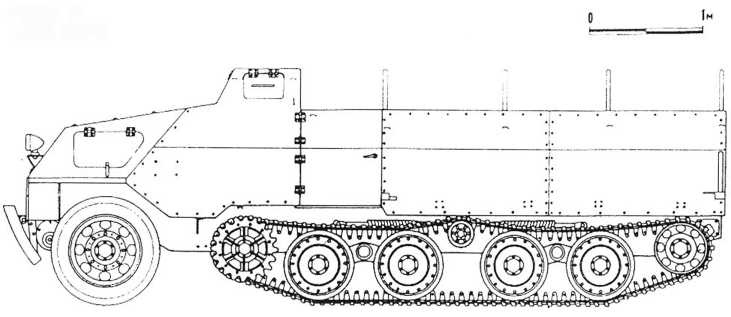

Полугусеничный "Хо-ха", разработанный компанией "Хино Моторе" в 1941 году и поставлявшийся в войска с 1943 года, был скомпонован по типу грузовых машин — с передним расположением двигателя. Корпус отличала рациональная форма с установкой бронелистов под углом, двухскатные борта. Отделение управления бронировалось полностью, десантное отделение не имело крыши. Какой-либо перегородки между ними не было.

Смотровые лючки в лобовом листе и бортах отделения управления закрывались откидными крышками. Вдоль бортов устанавливались складные скамьи. Посадка и высадка производились через бортовые и двустворчатую кормовую двери. На вертлюгах по углам корпуса могли ставиться ручные пулеметы. Над десантным отделением на четырех скобах крепили брезентовый тент, а спереди и сзади буксирные крюки и серьги.

"ТИП 1" ("ХО-ХА")

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БРОНЕТРАНСПОРТЕРА "ТИП 1" ("Хо-ха")

БОЕВАЯ МАССА, т: 9.

ЭКИПАЖ, чел.: 2.

ДЕСАНТ, чел.: 13.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина - 6,1, ширина — 2,1, высота — 2.

БРОНИРОВАНИЕ, мм: лоб-8, борт — 4.

ДВИГАТЕЛЬ: "Хино" DB52, 6-цилиндровый, дизельный, воздушного охлаждения; мощность 134 л.с.

ХОДОВАЯ ЧАСТЬ (на один борт): переднее неприводное управляемое колесо; гусеничная тележка — четыре опорных катка, сблокированных по два, один поддерживающий ролик, ведущее колесо переднего расположения (зацепление цевочное); подвеска: колесной пары — на полуэллиптических рессорах, гусеничного движителя — типа Хара; гусеница мелкозвенчатая, с одним гребнем. СКОРОСТЬ МАКС., км/ч: 50.

ЗАПАС ХОДА, км: 300.

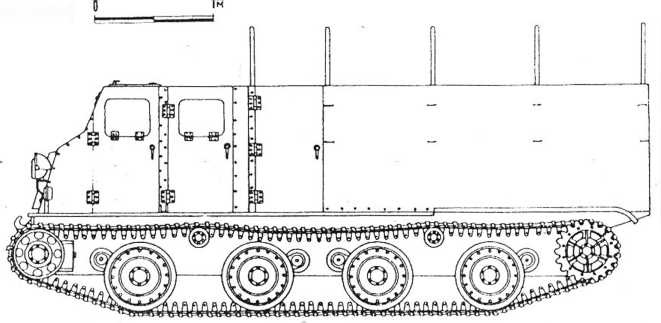

Гусеничный "Хо-ки" выпускался в трех модификациях и использовался в 1944 году на Филиппинах как БТР для пехоты, транспортер грузов и артиллерийский тягач. "Хо-ки" отличала компоновка с передним расположением двигателя и задним — элементов трансмиссии. Корпус — сварной, с прямыми бортами, десантное отделение не имело крыши. Смотровые люки механика-водителя прикрывались откидными бронекрышками. Для десанта имелась дверь в корме, для механика-водителя — в левом борту.

Двигатель мощностью 90— 130 л.с. помещался справа от кабины механика-водителя. Жалюзи радиатора выполнялись в лобовом и бортовом листах корпуса, выхлопная труба выводилась вперед с правого борта. Трансмиссия обеспечивала 8 передач при движении вперед и две назад. "Хо-ки" обладал неплохими ходовыми качествами, был компактен и поворотлив.

БТР вооружались одним-двумя 7,7-мм пулеметами на вертлюгах. "Хо-ха", "Хо-ки" и плавающий "Ка- тсу" сохранялись в Японии на вооружении до 60-х годов.

"ТИП 1" ("ХО-КИ")

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БРОНЕТРАНСПОРТЕРА "ТИП 1" ("Хо-ки")

БОЕВАЯ МАССА, т: 5,5.

ЭКИПАЖ, чел.: 1.

ДЕСАНТ, чел.: 13.

ГАБАРИТНЫЕ РАЗМЕРЫ, м: длина — 4,6—4,8, ширина —2,1 — 2,19, высота — 2,5—2,58.

БРОНИРОВАНИЕ, мм: лоб корпуса — 6, борт — 4.

ДВИГАТЕЛЬ: 6-цилиндровый, дизельный, воздушного охлаждения; мощность 90 л.с.

МЕХАНИЗМ ПОВОРОТА: бортовые фрикционы.

ХОДОВАЯ ЧАСТЬ (на один борт): четыре опорных катка, ведущее колесо переднего расположения; подвеска независимая торсионная; гусеница мелкозвенчатая, с одним гребнем.

МАКС. СКОРОСТЬ, км/ч: 45.

На основе "Ха-го" в 1940 году был выпущен бронированный "носитель" для 37-мм противотанковой пушки "94". Ходовую часть изменили для увеличения длины опорной поверхности: на каждый борт добавили один задний опорный каток с полуэллиптической рессорой, а направляющее колесо опустили на землю. Пушка на собственном колесном лафете крепилась открыто позади двухместной бронерубки. Носитель "Со-то" ("транспортер седьмой") вооружался лобовым 7,7-мм танковым пулеметом.
