Жилет с лацканами (рис. 37). Спинка с рельефом на уровне лопаток от проймы до низа конечная точка рельефа Н₁₁. Полочка с лацканом и фигурным рельефом от проймы до точки на линии Т₄А₄₁ (между линиями груди и талии) до бокового среза. В нижней части рельефа расположен карман с листочкой. Застежка на кнопках.

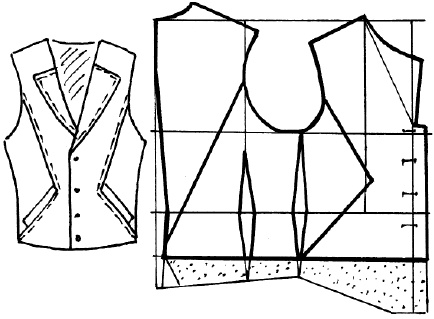

Рис. 37. Жилет с лацканами

Жилет с фигурными кокетками (рис. 38). Спинка и полочка с фигурными кокетками. Из-под мыса кокетки на полочке – фигурный клапан. Жилет по спинке укорочен. Низ имеет овальную линию от точки Н₁₁ к боковым швам. Скос низа на полочке от точки Л₁ до точки Н₅₃, расположенной на пересечении линий А₄₁Т₄ и Н₅₁Н₂₁. Вытачку на спинке перемещают влево и строят на вертикали от мыса кокетки до низа. Раствор вытачки на спинке и в боковом шве увеличивают за счет выпрямления средней линии спинки от точки У по вертикали до линии низа (точка Н₁₃).

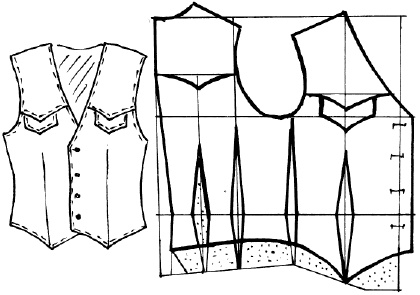

Рис. 38. Жилет с фигурными кокетками

Классический джинсовый жилет (рис. 39). Спинка и полочка с кокетками и рельефами от кокеток до низа. Вытачки на спинке перенесены в рельефы. Верхние карманы – накладные с клапанами, нижние – прорезные с клапанами. Плечевые швы слегка заужены и завышены. Низ полочки имеет заостренную форму с вершиной угла в точке Н₅₃.

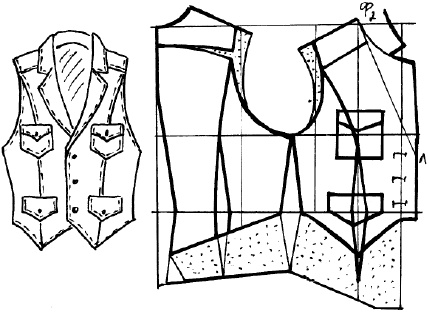

Рис. 39. Классический джинсовый жилет

Для построения воротника из точки Л проводят касательную к горловине в точке Ф₂. С подробным описанием построения воротника вы можете ознакомиться в разделе «Воротники».

Жилет фрачный (рис. 40). Особенности фрачного жилета заключаются в том, что высота выреза жилета увеличивается. Принцип построения такого жилета соответствует основному чертежу. Лацканы могут иметь различную форму и длину в зависимости от фасона.

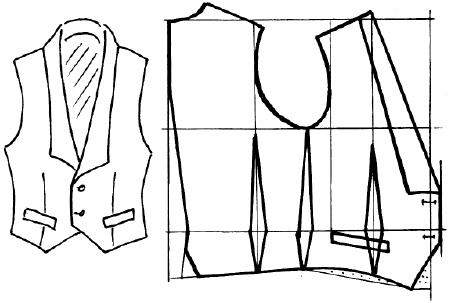

Рис. 40. Жилет фрачный

Джинсовый комбинезон, который приводится ниже, представляет собой конструктивное сочетание жилета и брюк.

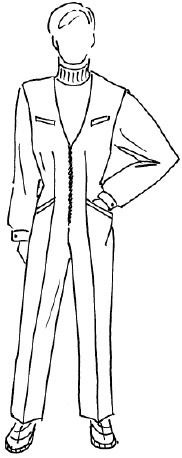

Рис. 41. Джинсовый комбинезон

Чертеж дан на 50-й размер, II рост

Необходимые мерки:

Сш = 20,3

Сг = 50

Ст = 41

Сб = 50,5

Шг = 19,2

Дтп = 55,8

Шс = 20,5

Дтс = 45,5

Впрз = 21

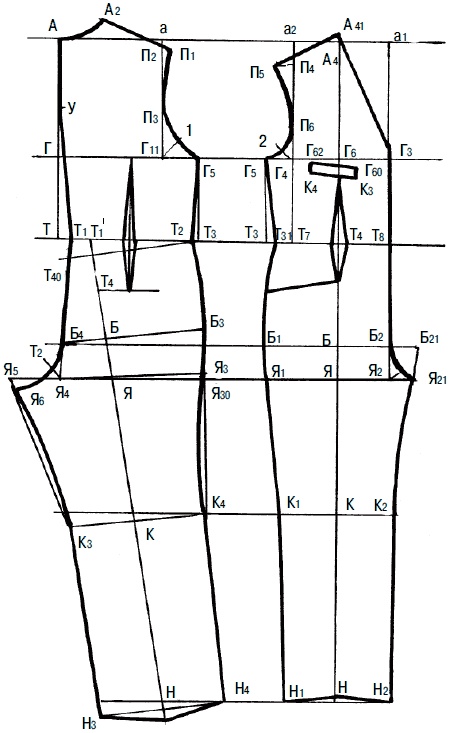

Рис. 42. Чертеж комбинезона

Прибавки:

Пг = 2,5-3,5

Пт = 2,5-3,5

Пспр = 4-5

Пдтс = 1

Пдтп = 1

Пшр = 1,5

Особенности построения чертежа.

Спинка.

Для построения спинки строят прямой угол с вершиной в точке А, которая соответствует шейной точке на фигуре человека. Последующее построение производится аналогично построению основного чертежа жилета.

1. Прогиб бокового среза.

Прогиб бокового среза на линии талии Т₂Т₃ = 1 см. Вытачка на спинке расположена на вертикали, проведенной из середины отрезка Т₁Т₂.

2. Вытачка на спинке.

Вытачка на спинке не доходит до линии груди на 7 см. Раствор вытачки на спинке равен 2,5 см.

3. Задняя половинка брюк.

Для построения задней половинки брюк от точки Т₁ вниз по вертикали откладывают отрезок, равный:

Т₁Т₄₀ = 0,1Сб – 1,5 = 0,1x50,5 – 1,5 = 3,5 см.

Точки Т₄₀ и Т₂ соединяют прямой линией. От точки Т'₁ вправо откладывают отрезок:

Т₁Т' = 0,1Ст = 0,1x41 = 4,1 см.

Через точку Т' перпендикулярно линии Т₄₀Т₂ проводят вниз прямую, которая пересекается с линией Т₄₀Т₂ в точке Т₄. От точки Т₄ откладывают:

• длину брюк Т'Н = 104,8 см;

• высоту сидения Т4Я = 25,2 см; положение линии колена определяет отрезок БК = БН/2.

Последующее построение выкройки соответствует построению основного чертежа брюк.

Полочка.

Для построения полочки строят прямой угол с вершиной в точке а. Далее построение полочки повторяет базовое.

1. Верхний карман.

Для построения верхнего кармана с листочкой определяют положение точки Г₆₀: Г₆Г₆₀ = 2 см.

От точки Г₆₀ влево по горизонтали откладывают длину листочки Г₆₀Г₆₂ = 0,2Ст – 1 см. Вниз по вертикали откладывают 2 см (точка К₄). Ширина листочки – 1,7 см.

2. Передняя половинка брюк.

Для построения передней половинки брюк на продолжении линии полузаноса а₁Т₈ вниз откладывают высоту сидения:

Вс = 25,2 см.

Через точку Б₂ проводят горизонталь, на которой вправо откладывают отрезок Б₂Б₂₁ = 5 см. Влево от точки Б₂ откладывают отрезок:

Б₂Б₁ = Сб/2 + 2 = 27,3 см.

3. Линия сгиба.

Линия сгиба передней половинки брюк проходит через точку Б, расположенную на середине отрезка Б₁Б₂₁.

4. Передняя вытачка.

Раствор передней вытачки 1,5-2 см. Длина вытачки от линии талии книзу 6 см, она не доходит до линии груди на 5-7 см.

Карман находится на передней половинке брюк. Передний конец расположен от линии талии на расстоянии 6 см; задний конец – на расстоянии 8 см.
