Система охлаждения двигателя — жидкостная, закрытого типа с принудительной циркуляцией, емкостью 110 л. В качестве охлаждающей жидкости использовалась смесь этиленгликоля с водой в равных пропорциях. Радиаторов — два, трубопластинчатых двухходовых. Кроме того, в систему охлаждения двигателя входили два пароотделителя, водяной насос, компенсационный бачок с паровым клапаном, трубопроводы и четыре вентилятора.


«Маус» и другие. Сверхтяжелые танки Второй Мировой

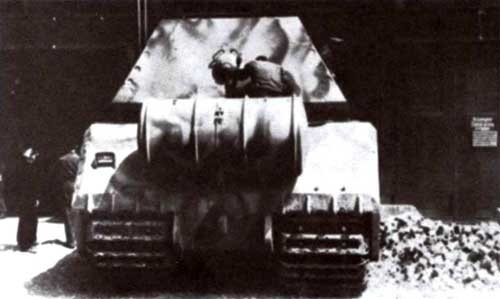

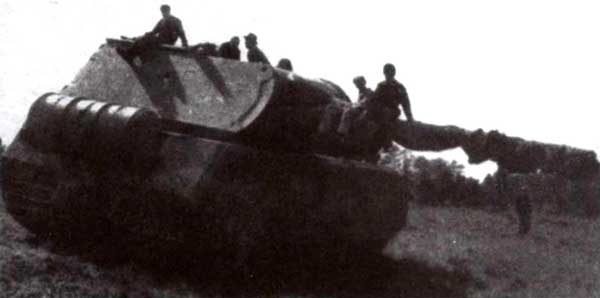

На корме «Мауса» располагался 1500-литровый дополнительный топливный бак, подключенный к системе питания двигателя


«Маус» и другие. Сверхтяжелые танки Второй Мировой

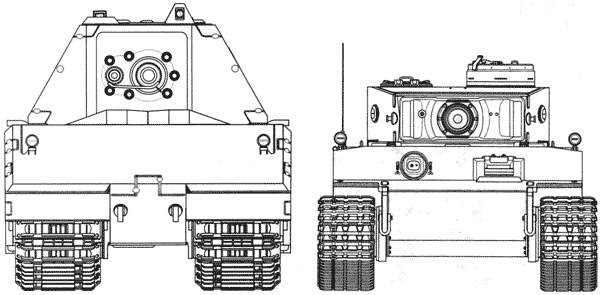

Сравнительные размеры танков Maus и Pz.VIE Tiger


Отдельно от системы охлаждения двигателя на танке «Маус» функционировала система охлаждения выхлопных коллекторов. Эта система также была жидкостной, закрытого типа с принудительной циркуляцией. Емкость системы составляла 40 л. Радиаторов — четыре, трубопластинчатых одноходовых. Они устанавливались рядом с радиаторами системы охлаждения.


«Маус» и другие. Сверхтяжелые танки Второй Мировой
«Маус» и другие. Сверхтяжелые танки Второй Мировой

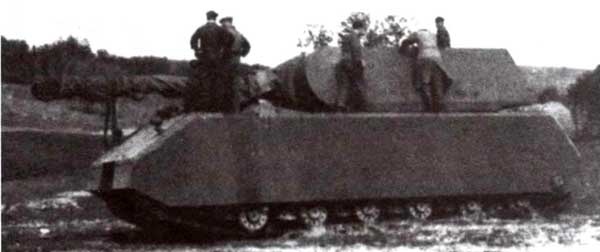

На начальном этапе испытаний в Бёблингене «Маус» 205/2 был окрашен в стандартный темно-серый цвет Панцерваффе


Необходимо отметить, что применение жидкостного высокотемпературного охлаждения выхлопных коллекторов, изолированного от основной системы, увеличивало надежность работы двигателя и делало его эксплуатацию менее опасной в пожарном отношении. Как известно, применение воздушного охлаждения выхлопных коллекторов двигателей Maybach HL210 и HL230 не было эффективным. Перегрев выхлопных коллекторов этих двигателей являлся одной из причин возникновения пожара в танке.

По бортам танка попарно устанавливались четыре двухступенчатых вентилятора осевого типа. Они были снабжены направляющими аппаратами и приводились во вращение шестеренчатым приводом. Максимальная частота вращения вентиляторов составляла 4 212 об/мин. Охлаждающий воздух засасывался и выбрасывался вентиляторами через бронированные решетки крыши моторного отделения.

В систему зажигания входили 24-искровое магнето Bosch ZM CR8 и свечи Bosch DW 225ЕТ7 (по две на каждый цилиндр) с антипомеховой системой. Опережение зажигания — механическое, в зависимости от нагрузки двигателя. Механизм опережения имел приспособление, которое позволяло водителю производить периодическую очистку свечей при работающем двигателе. Пуск двигателя осуществлялся вспомогательным электрогенератором, работавшим в режиме стартера. Стартер приводился в действие двухтактным двигателем Riedel ALM.

Изучая конструкцию двигателя МВ507 специалисты НИБТПолигона в Кубинке пришли к следующим выводам:

«1. Компоновка агрегатов силовой установки танка Maus выполнена по типу компоновки СУ «Фердинанд».

2. Двигатель DB 603А2 является авиационным двигателем, приспособленным для работы в танке.

3. Компактность системы охлаждения двигателя достигнута в результате применения высоконапорных двухступенчатых вентиляторов и жидкостного высокотемпературного охлаждения выхлопных коллекторов.

4. Заслуживает внимания система качественного регулирования смеси, учитывающая также барометрическое давление и температурные условия.

5. Для отечественного танкостроения представляет интерес конструкция следующих узлов и агрегатов:

а) двухступенчатых вентиляторов;

б) пароотделителя;

в) крыльчаток водяных насосов;

г) гидравлической муфты нагнетателя;

д) воздухоотделителя топливной системы;

е) приспособления для регулирования секций насоса на размерность подачи топлива».

На втором прототипе «Мауса» был установлен 12-цилиндровый V-образный форкмерный дизель жидкостного охлаждения МВ517, представлявший собой модернизированный вариант опытного двигателя МВ507, разработанного в 1942 году для танка «Пантера». Путем наддува его мощность была увеличена с 720 до 1100 — 1200 л.с. К сожалению, ничего более конкретного об этом варианте силовой установки «Мауса» сказать нельзя, так как обнаруженный советскими войсками в мае 1945 года второй прототип был сильно разрушен взрывом. Удалось собрать только часть основных узлов двигателя: головку блока, рубашку блока с цилиндрами, картер и некоторые другие детали. Никакой технической документации по дизелю МВ517 обнаружено не было.

ТРАНСМИССИЯ. На танке «Маус» была установлена электромеханическая трансмиссия, состоявшая из двух параллельно работающих, независимых частей (каждая на одну из гусениц).

Электрическая часть трансмиссии состояла из узла главных генераторов в блоке с вспомогательным генератором и вентилятором, двух тяговых электродвигателей, генератора возбуждения, аппаратуры управления и аккумуляторной батареи.


«Маус» и другие. Сверхтяжелые танки Второй Мировой

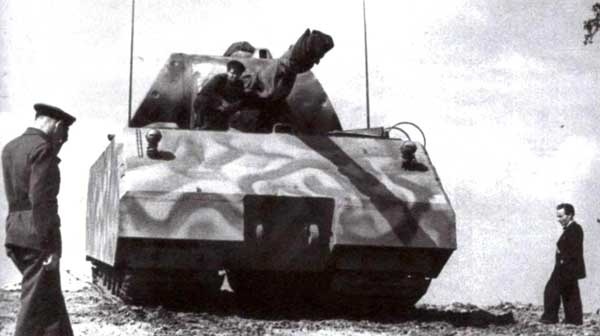

«Маус» 205/2 в трехцветном камуфляже


Наличие в составе электротрансмиссии вспомогательного генератора было обусловлено установкой в танке главных генераторов и тяговых электродвигателей с обмотками независимого возбуждения, питание которых током производилось от вспомогательного генератора.


«Маус» и другие. Сверхтяжелые танки Второй Мировой

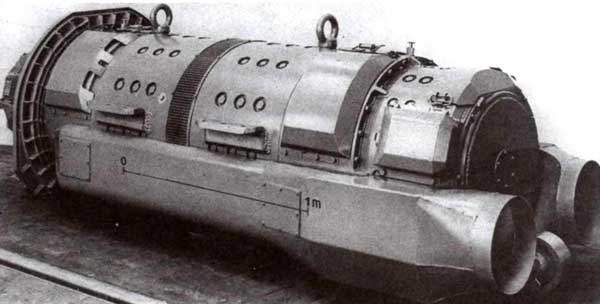

Блок генераторов. Вид спереди справа (фото сверху) и сзади слева (фото внизу)


«Маус» и другие. Сверхтяжелые танки Второй Мировой

Тяговые электродвигатели размещались в кормовом отсеке, по одному на гусеницу. Крутящий момент с вала каждого электродвигателя через двухступенчатый промежуточный редуктор передавался на ведущий вал бортовой передачи и далее — на ведущее колесо.

Регулирование работы тяговых электродвигателей танка «Маус» производилось с помощью контроллеров двумя рукоятками управления.

Для начала движения вперед обе рукоятки перемещались от нейтрального положения вперед. При этом электродвигатели оказывались под напряжением и якори их начинали вращаться. Танк плавно трогался с места. Чтобы увеличить скорость движения, было необходимо увеличить напряжение главных генераторов, для чего рукоятки контроллеров передвигались дальше вперед. В этом положении тяговые электродвигатели развивали мощность, пропорциональную своим оборотам.
