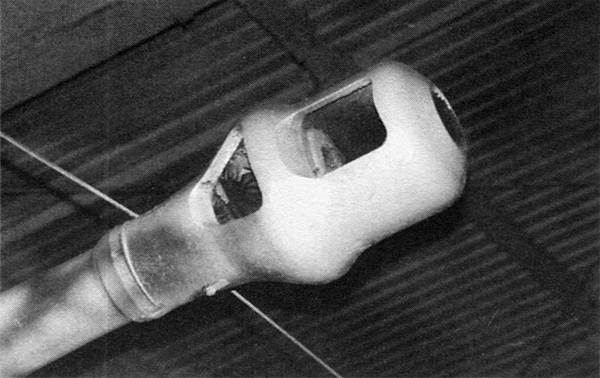

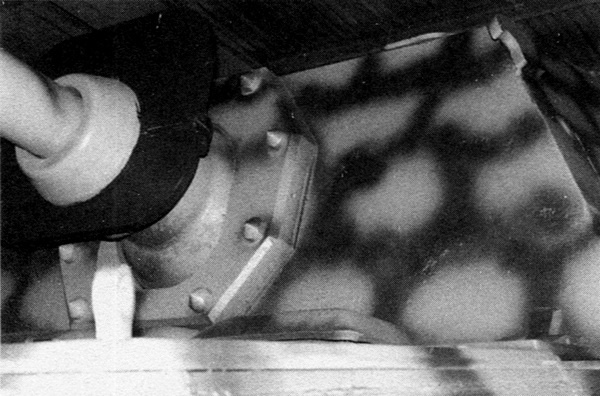

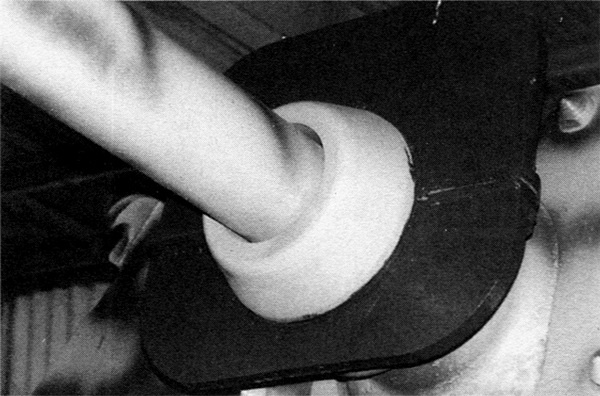

88-мм пушка САУ «Фердинанд» прикрывалась массивной литой бронемаской, крепившейся к рубке болтами с пулестойкими головками (в верху). На ствол надевался бронещит (в центре), а на конце ствола — дульный тормоз (внизу).

Управленцы воспользовались указанием Гитлера о создании штурмового орудия на базе танков Pz.IV и VK 4501, вооружённого новейшей 88-мм противотанковой пушкой Рак 43/2 с длиной ствола в 71 калибр. С подачи Управления вооружений и было решено переделать все 92 готовых и находящихся в сборке в цехах завода Nibelungenwerke шасси VK 4501 (Р) в штурмовые орудия.

В сентябре 1942 года работа началась. Проектирование велось фирмой Porsche совместно с конструкторами берлинского завода Alkett. Поскольку броневая рубка должна была располагаться в кормовой части, компоновку шасси пришлось изменить, разместив двигатели и генераторы в середине корпуса. Первоначально планировалось производить сборку новых САУ в Берлине, но от этого пришлось отказаться по причине сложностей, связанных с перевозкой по железной дороге, и из-за нежелания приостанавливать выпуск штурмовых орудий StuG III — основной продукции завода Alkett. В результате сборка САУ, получившей официальное обозначение 8,8-cm Рак 43/2 Sfl. L/71 Panzerjäger Tiger (P) Sd.Kfz.184 и название Ferdinand (присвоено лично Гитлером в феврале 1943 года в знак уважения к доктору Фердинанду Порше), производилась на заводе Nibelungenwerke.

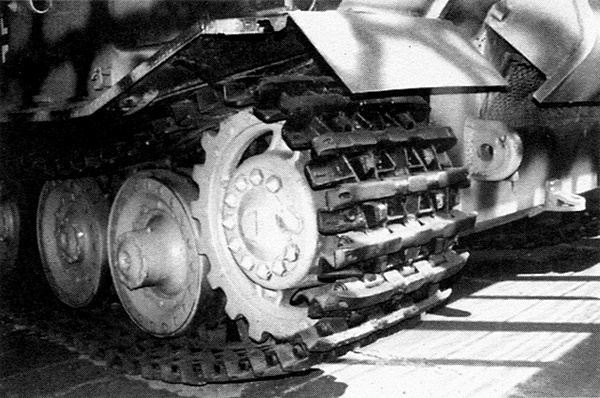

Ведущее колесо САУ «Фердинанд».

Лобовые 100-мм листы корпуса танка Tiger (Р) были усилены накладными 100-мм броневыми листами, закреплёнными на корпусе болтами с пулестойкой головкой. Таким образом лобовую броню корпуса довели до 200 мм. Аналогичную толщину имел и лобовой лист рубки. Толщина бортовых и кормового листов достигала 80 мм (по другим данным 85 мм). Броневые листы рубки соединялись в шип и усиливались шпонками, а затем обваривались. Рубка крепилась к корпусу скобами и болтами с пулестойкой головкой.

В передней части корпуса располагались рабочие места механика-водителя и радиста. За ними, в центре машины, параллельно друг другу устанавливались два 12-цилиндровых карбюраторных V-образных двигателя жидкостного охлаждения Maybach HL 120TRM мощностью 265 л.с. при 2600 об/мин каждый. Двигатели приводили во вращение роторы двух генераторов Siemens Тур aGV, которые, в свою очередь, снабжали электроэнергией два тяговых электродвигателя Siemens D1495аАС мощностью 230 кВт каждый, установленных в кормовой части машины под боевым отделением. Крутящий момент от электродвигателей с помощью специальных электромеханических бортовых передач передавался на ведущие колёса кормового расположения. В аварийном режиме или в случае боевых повреждений одной из ветвей электропитания предусматривалось дублирование другой.

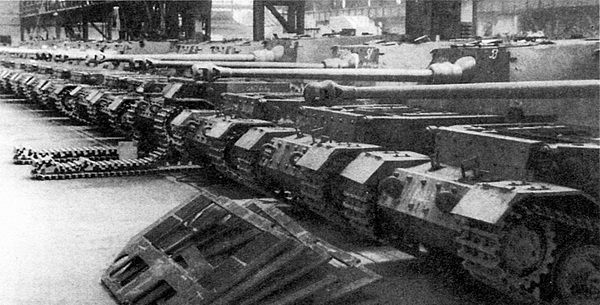

Готовые «фердинанды» в сборочном цехе завода Nibelungenwerke. Апрель 1943 года.

Ходовая часть «Фердинанда» применительно к одному борту состояла из шести опорных катков с внутренней амортизацией, сблокированных попарно в три тележки с оригинальной, очень сложной, но высокоэффективной поршевской схемой подвески с продольными торсионами, опробованной ещё на опытном шасси VK 3001 (Р). Ведущее колесо имело съёмные зубчатые венцы с 19 зубьями каждый. Направляющее колесо также имело зубчатые венцы, что исключало холостую перемотку гусениц. Каждая гусеница состояла из 109 траков шириной 640 мм.

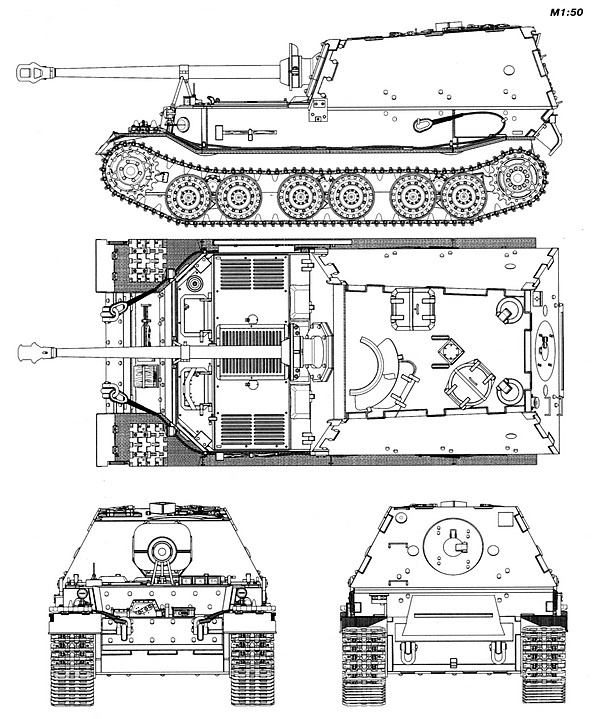

Тяжёлый истребитель танков «Фердинанд».

В рубке в цапфах специального станка была установлена 88-мм пушка Рак 43/2 (в самоходном варианте — StuK 43) с длиной ствола 71 калибр, разработанная на основе зенитной пушки Flak 41. Горизонтальный угол наведения был возможен в секторе 28°. Угол возвышения +14°, склонения -8°. Масса орудия 2200 кг. Амбразура в лобовом листе рубки прикрывалась массивной литой маской грушевидной формы, соединённой со станком. Однако конструкция маски оказалась не слишком удачной, не обеспечивавшей полной защиты от свинцовых брызг и мелких осколков, проникавших внутрь корпуса в щели между маской и лобовым листом. Поэтому на масках большей части «фердинандов» укрепили броневые щитки. В боекомплект пушки входили 50 унитарных выстрелов, размещённых на стенках рубки. В кормовой части рубки находился круглый люк, предназначенный для демонтажа пушки.

По немецким данным, бронебойный снаряд PzGr 39/43 массой 10,16 кг и начальной скоростью 1000 м/с пробивал на дистанции 1000 м 165-мм броню (при угле встречи 90°), а подкалиберный снаряд PzGr 40/43 массой 7,5 кг и начальной скоростью 1130 м/с — 193 мм, что обеспечивало «Фердинанду» безусловное поражение любого из существовавших тогда танков.

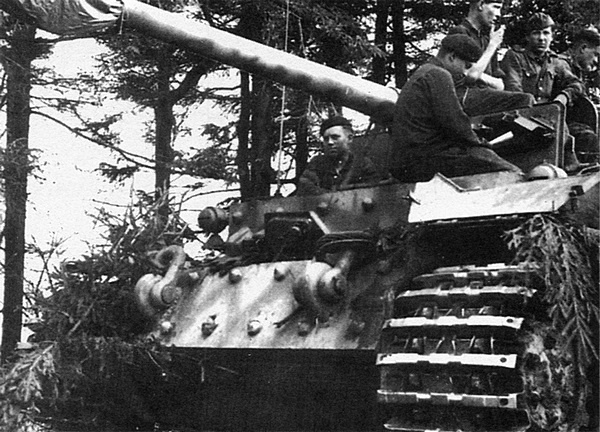

«Фердинанд» из 653-го тяжёлого дивизиона истребителей танков на исходной позиции накануне операции «Цитадель». Июль 1943 года.

Сборка первой машины началась 16 февраля 1943 года, а последний — девяностый «Фердинанд» покинул заводские цехи 8 мая. В апреле первая серийная машина проходила испытания на Куммерсдорфском полигоне.

Боевое крещение «фердинанды» приняли в ходе операции «Цитадель» в составе 656-го полка истребителей танков, в который входили 653-й и 654-й дивизионы (schwere Panzerjäger Abteilung — sPz.Jäger Abt.). К началу сражения в первом имелось 45, а во втором 44 «фердинанда». Оба дивизиона находились в оперативном подчинении 41-го танкового корпуса, участвовали в тяжёлых боях на северном фасе Курской дуги в районе станции Поныри (654-й дивизион) и посёлка Тёплое (653-й дивизион).

Загрузка боеприпасов. Обращают на себя внимание внушительные размеры 88-мм выстрела.
