Очень многие пытались реконструировать греческую трирему на бумаге или даже создать полномасштабную модель. Одни попытки были очевидным абсурдом, другие – возможным, но маловероятным вариантом, третьи – возможным и вполне вероятным вариантом. Все недавние реконструкции едины в одном очень важном аспекте: верхний ряд весел работал с внешнего края длинной, прямой, нависающей конструкции, выступающей с борта судна. Они также согласны с тем, что второй ряд весел работал с верхнего края реального борта судна, а третий – через весельные порты, расположенные довольно низко. Гребцы среднего ряда сидели немного ближе к борту судна, чем гребцы верхнего ряда. Два верхних ряда располагались в точности так же, как было описано выше в четвертом возможном способе конструкции биремы. Гребцы самого нижнего ряда сидели прямо под гребцами самого верхнего ряда, и аутригер позволял их веслам не мешать остальным. Этот аутригер, в Средние века называемый апостисом, был характерной чертой средиземноморской галеры на протяжении двух тысячелетий, начиная с классического периода и до появления пара, иными словами, от Ксеркса до Наполеона.

Зная, как много произведений греческого искусства сохранилось до наших дней, удивительно, как мало дошло до нас изображений трирем. На самом деле мы можем быть уверены только в двух из них. Одно – это фрагмент скульптуры из Афинского акрополя (рис. 15). На нем показано только около 25 футов (7,6 м) средней части галеры, но это первоклассное свидетельство. Очень ясно виден верхний ряд весел. Не вполне понятно только одно – проходят они над или под верхней из четырех толстых горизонтальных полос. В любом случае две верхние полосы определенно представляют аутригер – апостис. Прямо под точками, где верхние весла пересекают верхнюю полосу апостиса, видно, как появляются весла третьего ряда над нижней из четырех горизонтальных полос. Между этими веслами из первого ряда показаны весла среднего ряда, выходящие из-под апостиса. Другие диагональные линии, не достигающие воды, должно быть, представляют опоры для апостиса, а две нижних горизонтальных полосы – вероятнее всего, вельсы – полосы утолщенной обшивки для усиления корпуса.

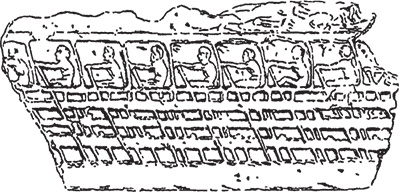

Рис. 15. Греческая трирема. Около 400 г. до н. э.

Рисунок неизвестного происхождения (рис. 16, с. 32) показывает нечто очень похожее, и представляется возможным, что он мог быть сделан с другого фрагмента той же скульптуры. В этом случае весла верхнего ряда явно проходят между двумя горизонтальными брусьями апостиса. Нижний ряд показан примерно так же, как в примере выше, но средний ряд несколько смещен. Возможно, резьба была повреждена, и художник не смог изобразить детали так точно, как хотел.

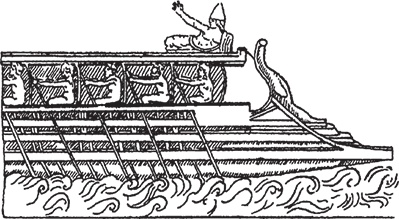

Рис. 16. Нос греческой триремы

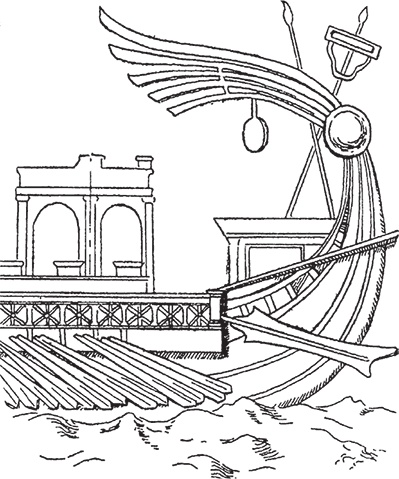

Рис. 17. Корма греческой галеры

На рисунке хорошо виден тяжелый таран. Такие же тараны изображены на некоторых монетах и т. д. С конструкцией кормы мы можем познакомиться на рис. 17, сделанном с другого резного изображения, где очень хорошо виден апостис и рулевое весло. Некоторые сооружения на палубе представляются крайне маловероятными, и, возможно, они не являются частью судна. Показанная на рис. 17 галера является не триремой, а биремой с веслами, расположенными парами на одном уровне, как упоминалось в третьем возможном методе расположения весел. Другой пример биремы такого типа присутствует на пьедестале статуи богини победы Ники Самофракийской в парижском Лувре (рис. 18). Это чрезвычайно важное свидетельство, поскольку показывает нам то, что доселе мы видели только в плоском изображении. Ясно показаны передние концы двух аутригеров, и на каждой стороне мы видим порты для первой пары весел. Они не в точности на одном уровне – носовой конец заднего порта частично совпадает с кормовым концом носового порта, – но они располагаются очень близко, и представляется вполне вероятным, что два гребца сидят рядом на одной скамье. В каждом порте видна уключина, на которую опирается весло. Торр в «Древних судах» утверждает: то, что мы назвали аутригерами, на самом деле кат-балки для якорей. Он ссылается на идею, что они – концы аутригеров, и заявляет, что «тому нет никаких свидетельств». Но ведь свидетельство совершенно простое: они выглядят как аутригеры, имеют весельные порты, которые и должны быть на аутригерах. Мистер Торр объясняет, что эти порты являются некими приспособлениями для крепления якорей. По нашему мнению, есть намного больше оснований утверждать, что этому нет никаких свидетельств.

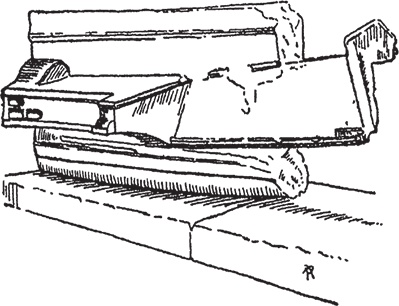

Рис. 18. Нос греческой галеры. Около 300 г. до н. э.

Статуя Ники Самофракийской датируется 300 годом до н. э. К тому времени греки уже не были важнейшим морским народом Средиземноморья. Это место было занято сначала финикийскими колонистами Карфагена, что в Северной Африке, а потом римлянами. Две великих войны, названные Пуническими, решили вопрос, кому предстояло господствовать на море – карфагенянам или римлянам. В этих войнах участвовали галеры III века до н. э., которые мы рассмотрим далее.

К 300 году до н. э. трирему потеснили более мощные суда. Некоторые квадриремы и квинквиремы были построены греками Сиракуз на Сицилии сразу после 400 года до н. э., а афиняне переняли их ближе к 330 году до н. э. Очень скоро появились галеры всех классов вплоть до 15-рядных.

Рассмотрим, что означали эти классы и как на них располагались гребцы. Для триремы все просто: все ученые согласны, что там на каждое весло было по человеку, и остается только распределить этих гребцов и весла таким образом, чтобы это представлялось допустимым, разумным и соответствовало имеющимся свидетельствам. С появлением многоуровневых судов вопрос существенно усложнился. Все, кто изучал этот предмет, согласны – нельзя просто механически добавлять ряд за рядом, располагая их друг над другом. Такой метод возможен разве что до пяти уровней, но никак не более. Одна идея заключается в том, что десятиуровневое судно (судно с десятью скамьями) имеет десять гребцов на одно весло и т. д. Другая – что после пяти уровней гребцов метод классификации полностью меняется и считаются группы по пять весел.

Наиболее разумной представляется теория, что галеры классифицировали по числу людей на каждую группу весел. Например, на триреме весла располагались по три, и на каждое весло приходилось по одному человеку. Предположим, что два человека были посажены на весла в верхнем ряду, тогда на каждую группу весел будет приходиться по четыре гребца, и судно будет квадриремой. Добавим по одному человеку на весла среднего ряда, и получится квинквирема с пятью гребцами на каждую группу весел. При такой системе можно дойти до судна с шестью гребцами на каждую группу весел при трех уровнях, с десятью или одиннадцатью гребцами на каждую группу весел при четырех уровнях, пятнадцатью или шестнадцатью гребцами на пяти уровнях. Построить судно с большим числом уровней, вероятнее всего, было практически нецелесообразно. Ливий в 197 году до н. э. назвал македонское судно с шестнадцатью скамьями бесполезным из-за его размера.
