Доски носовой обшивки располагались на форштевне по двум расходящимся под углом 40° плоскостям, чем создавалась острая форма носа, удобная для продвижения судна в разреженных льдах.

Что касается ахтерштевня, то он единственный в коллекции. Это громоздкое деревянное сооружение, оказавшееся под окладным бревном северо-восточной постройки на раскопе 21. Размеры его: длина — 3 м, ширина — 40 см, высота — 1 м (обмер фрагмента). В разрезе ахтерштевень имеет форму конуса, в центре вырублен продольный паз для установки досок обшивки. Паз развернут под углом 60°. Сравнение размеров носовой и кормовой частей свидетельствует о том, что корма шире носовой части судна (40°). В пазах сохранились доски обшивки, прибитые к корпусу деревянными нагелями. В верхней части форштевень стыковался со своим продолжением. От стыковки сохранилось 10 нагелей и уступчатая форма.

В корпусе ахтерштевня в 2 м от края сделаны квадратные углубления для установки вертикальных бревен. Вероятно, ими были столбы поддержки палубного сооружения, а может быть, каюты. Следует отметить, что при осмотре ахтерштевня не обнаружено следов рулевого крепления, которые на графических изображениях трансовой кормы показаны отделенными от нее, т. е. вынесены за пределы корпуса на специальной раме.

Рядом с ахтерштевнем лежали мачта (длина — 10,55 м, ширина — 105 мм) и реи. Конец мачты обрублен на 2–3 м. В средней ее части сохранились фрагменты двух рей. Они были перерублены перед положением на бровку уличной вымостки. Здесь же оказалась третья рея, сохранившаяся почти целиком, — ее длина 6 м, сечение — 78 мм.

Среди найденных деталей коча интерес представляют многочисленные кокоры (шпангоуты). Обращает на себя внимание система крепления шпангоутов к обшивке и к килевой балке — колоде. Упоминавшееся выше перо руля состояло из трех частей, скрепленных деревянными нагелями и скобами. В руле заметны сверленые дыры (19 шт.). Через отверстия пропускались ивовые крученые прутья для свивания пера с корпусом руля.

Итак, нами обнаружены все основные части коча и есть возможность вычислить их параметры. Это бортовые крепления, судовой набор, ахтер- и форштевни, кили, мачта, реи, перо руля, якоря, а также рисунки-чертежи. На основании изучения письменных источников устанавливается длина и ширина коча.

Но раньше, чем приступить к конструкции древнего русского морского корабля, в которой принял участие кандидат технических наук, инженер-кораблестроитель И. И. Поздняк, следует привести выдержку из акта приемки нового коча поморской постройки, составленного в Холмогорах в 1685 г. Коч строился для поездки на Новую Землю крестьянами Волокопинежского села Тимофеем и Игнатием Федоровыми.

Вот что читаем в этом акте: „В нынешнем в 204 (1695) году ноября 27 числа по указу преосвященного архиепископа Волокопинежского Николаевского приходу крестьяне Тимошка да Игнашка Федоровы дети Кулаковы по подряду своему сделали в дом его архиерейской новоземельский промышленный коч из своего сухого соснового лесу по угожеству и припроводили в дом его архиерейской на Холмогоры. А мерою тот коч в длину по колоде 10 сажени, а в вышину от колоды до 30 набоев на сторону матерых. А в том кочи кладено упругов в 13 местах, да два коряника в носу, да копыти в коргу, да десятеры курицы. Да он же, Тимошка з братом, добыли к тому кочу две десницы на перешвы, да собцовый корень, да бревно на дерево. А конопать и смола и скобы и на кровлю скалы и рогожи к тому кочу — все кладено домовое“ (ЛОИИ, ф. Рукописи Археологической комиссии, кн. 108, л. 108 об.).

Приведенную цитату следует дешифровать. Пинежский коч по килю имел длину 21,6 м, ширину — 6,4 м, его борта возвышались из расчета 30 досок обшивки, он имел 13 шпангоутов. Такое размерение дает основание вычислить высоту носовой и кормовой частей коча. Она не превышала 5,5 м. Именно такой длины форштевень был обнаружен в раскопе комплекса А.

Реконструкция коча по деталям судов, найденных в Мангазее

Мангазейские рисунки-чертежи показывают, что нос коча несколько поднимался над высокой кормой, а следовательно, высота кормы была в пределах 5 м. Борт был значительно ниже носа и кормы. Его высоту также можно вычислить. На раскопках средняя ширина досок обшивки составляла 25 см. В пинежский коч было положено 30 набоев. Следовательно, высота борта не превышала 3,5 м. Вычислить можно и осадку коча. Установлено, что при полной нагрузке 40 т коч погружался на глубину 1,5–1,75 м. На поверхности оставалась лишь незначительная его часть. Он выглядел низкосидящим судном, с несколько задранным овальной формы носом, высокой трансовой кормой, с палубными надстройками из теса, которые по терминологии того времени носили название кровель. В центральной части в разрезе и сверху коч имел выпуклые формы, сужающиеся к носу.

Поморско-верхотурский тип коча был эталоном для всех морских судов Сибири XVI–XVII вв. Реконструкция его подтвердила высказанное еще в 1951 и 1956 г. мнение о характере и особенностях такого типа судов.

Несколько слов о создании модели коча. В 1951 г. для сборника „Исторический памятник русского полярного мореплавания XVII в“ при участии и консультации М. И. Белова сотрудник Музея Арктики Н. Д. Травин воспроизвел графическую модель коча. Модель имела, как потом выяснилось, ряд недостатков, но превосходила известную в то время музейную модель. Графическая модель Травина с некоторыми дополнениями и изменениями в 1967 г. была воплощена в музейную модель коча, выполненную С. А. Леонтьевым под руководством Белова. Ныне она выставлена в историческом разделе Музея Арктики и Антарктики.

Окончание работы над моделью почти совпало с началом раскопок городища Мангазеи, давших новый и обильный материал для реконструкции коча. К сожалению, он не был учтен. Следовательно, в ближайшее время стоит задача создания третьей и более совершенной модели коча — знаменитого полярного корабля, в течение многих столетий успешно бороздившего арктические воды» [7].

«Рыбаки Северного Каспия и Нижней Волги издавна применяют для связи с берегом, разъездов и рыбной ловли на мелководье своеобразные, очень легкие на ходу, вместительные и удобные лодки — бударки. Как и другие лодки местных типов, например рыбница или реюшка, бударка хорошо приспособлена для эксплуатации в суровых условиях Каспия.

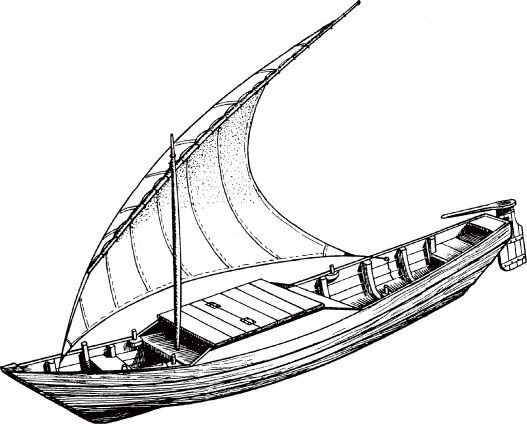

Астраханская бударка

Ее обводы отточены опытом многих поколений рыбаков-мореходов. Конструкция корпуса также вырабатывалась и проверялась на протяжении многих веков.

Мне хочется рассказать о бударке, известной отличными мореходными качествами, в ее первозданном виде, без изменений, внесенных за последние годы любителями бензинового запаха и шума моторов.

Строятся бударки самых различных размеров — от 3 до 10–12 м длиной и соответственно от 1 до 2,5 м шириной. Правда, бударки самых крупных размеров называются уже иначе — завознями. Средняя бударка, о которой мы будем говорить, имеет наибольшую длину 7 м при гораздо меньшей длине по килю — 4,5 м. Ширина такой лодки около 1,5 м, высота на миделе — 0,75 м.
