Хорошим тоном считается также бесступенчатый регулятор и автоматическое поддержание заданной температуры.

Режимы мощности и несколько нагревательных элементов (ТЭНов), как правило, обеспечивают достаточно широкий диапазон температур на выходе (от 30 до 70 °С).

Кроме хороших рабочих характеристик, современные модели накопительных водонагревателей имеют еще и эффектный дизайн (например, в виде башни), а их емкость достигает 200 л – этого достаточно для водоснабжения 2–3-этажного коттеджа.

Электрическая схема накопительного водонагревателя обычно включает в себя несколько независимых термосопротивлений, которые снижают потребление электроэнергии при экономичном режиме. Если последний обозначен в паспорте изделия как отдельный режим работы, нагреватель можно считать гарантированным от образования накипи – нагрев воды до 50–55 °С, реализуемый в режиме экономии, практически не допускает ее появления. В качестве меры защиты от образования накипи могут применяться также встроенные фильтры, смягчающие воду, и специальные покрытия нагревательных элементов.

Решив приобрести настенный электрический водонагреватель, следует помнить, что подключение к электросети требует особой надежности, обязательным является заземление.

Читая инструкцию к прибору, необходимо обратить внимание на то, все ли условия подключения соблюдены (определенная сила тока в розетке, соответствие диаметра проводов силе тока и т. д.). При эксплуатации приборов данного вида следует помнить, что сначала производится включение воды, а уже затем – нагрев.

Комбинированные нагреватели

Такие нагреватели наиболее рациональны, поскольку обеспечивают и отопление дома, и подачу горячей воды. Но и стоят они недешево. Наиболее популярным прибором подобного типа является АГВ (автоматический газовый нагреватель).

По принципу устройства все комбинированные си-стемы можно отнести к емкостным, или накопительным: нагретая вода для системы отопления находится в расширительном баке, где проходит также теплообменник системы ГВС (горячего водоснабжения).

Таким образом, нагревая воду для одного контура, емкостный газовый котел одновременно обеспечивает нагрев воды для другого. В ряде моделей котлов предусмотрен также раздельный нагрев того или иного контура.

Комбинированные устройства имеют сложную инженерную конструкцию с несколькими степенями защиты (рис. 56). Для них обязательно присоединение к вентиляционному отверстию или дымоходу, через который выводятся продукты сгорания.

Вода в доме и на участке

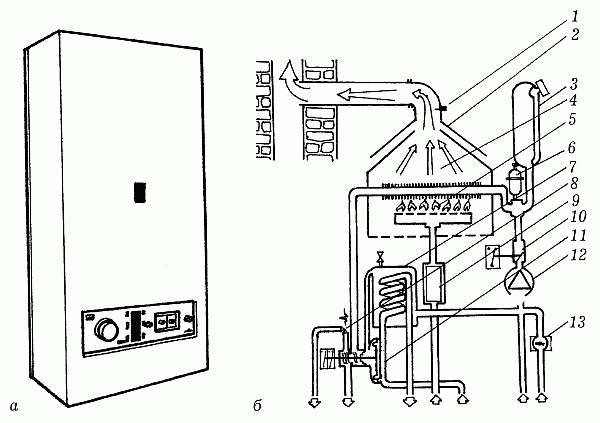

Рис. 56. Современный газовый котел: а – внешний вид; б – схема работы: 1 – устройство контроля; 2 – прерыватель тяги; 3 – расширительная емкость; 4 – теплообменник; 5 – газовая горелка; 6 – воздушный вентиль автоматический; 7 – теплообменник системы водоснабжения; 8 – предо-хранительный клапан; 9 – арматура подачи газа; 10 – устройство, предотвращающее потерю отопительной воды; 11 – устройство управления («только подогрев», «только отопление» или «подогрев и отопление»); 12 – насос циркуляционный; 13 – наполнительный вентиль


Существуют и более сложные конструкции, в которых возможен отвод продуктов сгорания через наружную стену, в таких котлах применяется специальный вытяжной вентилятор, который одновременно ускоряет теплообмен. В некоторых моделях котлов, рассчитанных на больший разбор горячей воды, проточный нагрев имеет отопительная вода, которая нагревается, проходя через накопительный бак горячего водоснабжения.

Монтаж системы водопровода

Монтировать систему водопровода без системы отопления несколько проще.

Конструкторских решений прокладки водопровода много. Здесь речь пойдет о 2 видах: традиционной, с накопительной емкостью вверху, и менее популярной, с накопительной емкостью внизу.

Водопровод прокладывают из труб диаметром 15 и 10 мм: первые нужны для монтажа основных линий, а трубы меньшего диаметра – для подведения к различным приборам.

Соединительные приспособления и запорная арматура такие же, как и при проведении системы водяного отопления. Принципы соединения и укладки труб тоже аналогичны.

Схема оборудования дома автономным водопроводом с верхней напорной емкостью дана на рисунке 57. Причем в данном случае представлена универсальная схема: на ней показано проведение как водопровода, так и горячей воды и отопления – стоит только установить АГВ, радиаторы, расширительный бачок и приобрести газовый баллон.

Вода в доме и на участке

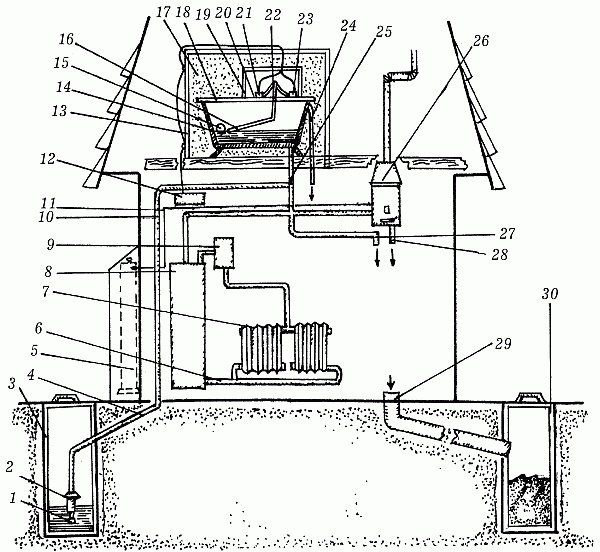

Рис. 57. Схема оборудования дома автономным водопроводом с верхней подачей воды: 1 – водозаборник с фильтром; 2 – электронасос; 3 – колодец; 4 – подающая труба; 5 – газовый баллон; 6 – обратная труба системы водяного отопления; 7 – радиатор; 8 – газовая водогрейка; 9 – расширительный бачок; 10 – подпитывающая труба; 11 – газовая труба; 12 – блок управления насосом; 13 – ящик; 14 – напорная емкость; 15 – поплавок; 16 – рычаг; 17 – теплоизоляционный материал; 18 – верхняя крышка; 19 – отделение элементов управления; 20 – управляющая тяга с флажком; 21 – датчик верхнего уровня; 22 – ось качания рычага; 23 – датчик нижнего уровня; 24 – переливная труба; 25 – электромагнитный клапан; 26 – газовая колонка; 27 – труба к потребителям холодной воды; 28 – труба к потребителям горячей воды; 29 – канализационная труба; 30 – сливной колодец


Однако, если нет средств или возможностей для проведения отопления, ту часть трубопровода, которая соединена с АГВ, монтировать не нужно. В данном случае газовый баллон можно присоединить к газовой колонке и горячая вода все равно будет. Но при этом необходимо оснастить систему электромагнитным клапаном, который будет перекрывать расходную трубу из накопительной емкости. Делают это для того, чтобы вода поступала к газовой колонке прямо от насоса: при этом будет достигнуто максимальное давление воды, напор окажется сильнее и колонка станет более надежной. Из схемы видно, что накопительная емкость установлена на чердаке. Емкостью может служить любой резервуар большого объема (до 200 л).

Поскольку в нем всегда будет находиться вода, желательно, чтобы он был сделан из нержавеющей стали или дюралюминия. При использовании в качестве накопительной емкости обычной железной бочки необходимо ее предварительно очистить и покрасить водостойкой краской.

Практически идеальной накопительной емкостью является эмалированная ванна. Однако и у нее есть один недостаток – она слишком тяжелая, но зато обладает достаточным объемом и не ржавеет, к тому же имеет 2 отверстия – входное и переливное, которые удобны для подсоединения к системе.

Такой водопровод удобно проводить в дачном домике. Но если его предполагается устроить в доме, где живут и зимой, тогда емкость следует утеплить. Для этого надо из досок соорудить ящик, поставить в него ванну и засыпать пространство между ванной и стенками ящика теплоизолятором (опилками, керамзитом, шлаком). Ящик следует закрыть дощатой крышкой, а сверху установить коробок с датчиками уровня.
