2) от +70 °C до +90 °C– вертикальное положение;

3) от 0 °C до +30 °C – горизонтальное положение;

4) от 0 °C до -90 °C – отклонение ЭОС влево;

5) от +90 °C до -150 °C – отклонение ЭОС вправо (рис. 15 г).

Для определения положения ЭОС можно использовать любые два, три или все шесть отведений от конечностей. Все полученные перпендикуляры должны сойтись в одной точке А. Но иногда найти одну точку не удается, вместо нее получается многоугольник. Это происходит в том случае, если сердце (или его электрическая ось) повернуто верхушкой вперед или назад, т. е. не находится строго во фронтальной плоскости. В этом случае говорят о неопределенном положении ЭОС. Поэтому для контроля правильности нахождения точки А не мешает подсчитать сумму зубцов QRS в трех любых отведениях. Но можно поступить по-другому. Следует запомнить, что, если сердце не развернуто верхушкой вперед или назад, что бывает не так уж часто, никогда не будут фиксироваться зубцы Q и S одновременно в отведениях I, II и III. Обязательно в каком-нибудь из них не будет Q, а в другом не будет S. Если же зубец Q есть в отведениях I, II и III одновременно, значит, сердце развернуто верхушкой вперед. Если же во всех трех отведениях присутствует зубец S, значит, сердце повернуто верхушкой назад. В обоих случаях определить положение ЭОС во фронтальной плоскости невозможно, так как она в ней не находится.

Описанный графический метод определения угла альфа очень точен, хотя и несколько громоздок. Тем не менее первое время необходимо пользоваться именно им, иначе возможны грубые ошибки в определении положения ЭОС. При некотором навыке можно сразу определить примерное положение ЭОС визуальным методом, не прибегая к расчетам. Для этого надо найти отведение, в котором сумма зубцов QRS больше, чем в остальных. Положение ЭОС совпадает больше всего с осью этого отведения, т. е. почти параллельно ему. На рисунке 15 и в примере на рисунке 16 это отведение II. Комплекс QRS, в котором сумма зубцов равна нулю, записывается в том отведении, ось которого расположена перпендикулярно ЭОС. На рисунке 16 это отведение aVL. На рисунке 15в видно, что так оно и есть. А запомнить положение электрических осей отведений не так сложно, достаточно представить треугольник Эйнтховена.

Анализ зубцов, комплексов и сегментов

На рисунке 16 изображена правильно зарегистрированная и подписанная электрокардиограмма (только вместо 4–5 комплексов в каждом отведении показано 2–4 для экономии места). Прежде всего следует проверить, равен ли милливольт 10 мм, так как это может быть важным для оценки и сравнения данной ЭКГ с другими.

В норме зубец Q ни в одном отведении не должен составлять больше 1/4 от зубца R (кроме aVR).

Сегмент S – T должен располагаться на изолинии, отклонение его вверх или вниз более чем на 0,5 мм может свидетельствовать о патологии. В отведениях V1 – V3 допустим подъем до 2 мм.

Зубец Р может быть отрицательным в отведениях III, aVL и V1, в отведении aVR он всегда отрицательный, в остальных должен быть положительным.

Зубец Т должен быть положительным во всех отведениях, кроме aVR, где он отрицательный. В отведениях III, aVL и V1 он может быть положительным, отрицательным или двухфазным.

Высота зубца R нарастает от V1 к V4, затем снижается до V6, причем достаточно плавно. Не должно быть резких перепадов высоты зубца R между соседними грудными отведениями.

Несоблюдение любого из этих условий (кроме фазности зубца Р) может свидетельствовать о наличии грубой коронарной патологии, например об инфаркте миокарда.

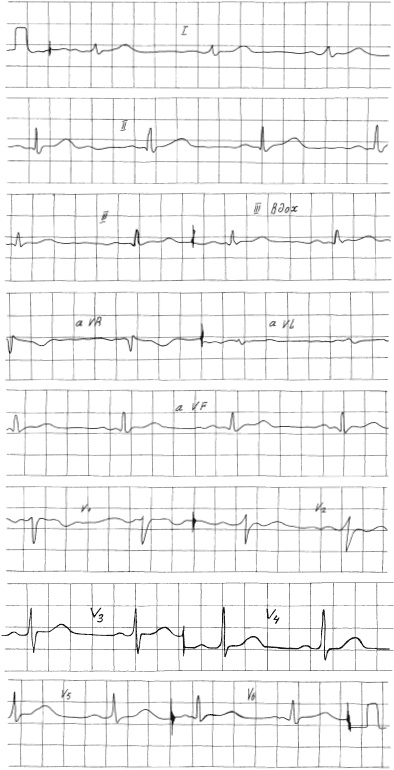

Рис. 16. Правильно записанная нормальная ЭКГ

Большое значение в этом случае имеет сравнение вновь снятой ЭКГ со старыми. Если эти (или другие) изменения возникли впервые, особенно в ближайшие дни или часы, требуется обязательная неотложная помощь. Если те же изменения отмечались на ЭКГ 3–4 месяца назад и ранее, можно думать о хроническом процессе, рубцах после перенесенного инфаркта. Таблица 1. Параметры ЭКГ

Удлинение интервала Р – Q более 0,2 с свидетельствует о нарушении (замедлении) проводимости от предсердий к желудочкам, а неправильной формы, широкие, с несколькими зубцами R или зазубринами на них комплексы QRS говорят о нарушении внутрижелудочковой проводимости. Параметры нормальной ЭКГ при скорости записи 50 мм/с и I мВ = 10 мм (табл. 1).

Жизнеопасные нарушения сердечного ритма и проводимости

Аритмия и блокады

Аритмия и блокады – нарушения деятельности сердца, связанные с изменением функции проводящей системы миокарда (см. рис. 13). Возможные причины: органические поражения, миокардиты, ИБС, в том числе острый инфаркт миокарда, интоксикации различными веществами, лекарствами и др.

Нарушения ритма, и особенно проводимости, могут протекать длительное время почти бессимптомно, но могут вызывать и значительные расстройства кровообращения. Их лечение является делом врача и должно проводиться преимущественно в условиях стационара под контролем ЭКГ. Но существуют состояния, представляющие непосредственную угрозу для жизни больного, откладывать оказание помощи в этих ситуациях нельзя.

К наиболее опасным нарушениям сердечного ритма и проводимости относятся:

1) пароксизмальные суправентрикулярные тахикардии с ЧСС более 110 ударов в минуту;

2) мерцательная тахиаритмия;

3) желудочковая тахикардия;

4) частые желудочковые экстрасистолы;

5) трепетание и мерцание (фибрилляция) желудочков;

6) полная атриовентрикулярная блокада с брадикардией менее 50 ударов в минуту.

Электрокардиографическая характеристика нарушений ритма и проводимости

Пароксизмальная суправентрикулярная тахикардия

Пароксизмальная суправентрикулярная тахикардия наступает внезапно. Частота сердечных сокращений достигает 140–250 в минуту. Из-за частых сокращений предсердия не успевают наполниться кровью, поэтому резко уменьшается сердечный выброс, появляются признаки сердечной недостаточности. Понижается артериальное давление, пульс становится слабым, нитевидным, больные жалуются на сердцебиение, слабость, дискомфорт в груди, могут появиться боли в области сердца, чувство нехватки воздуха.

Вернемся к рисунку 13. При суправентрикулярной тахикардии источник возбуждения лежит «выше желудочков». Он может находиться в синусовом узле, в других отделах предсердий (в этих случаях на ЭКГ перед комплексом QRS будет виден зубец Р (рис. 17а) или в атриовентрикулярном узле (в этом случае зубец Р будет наслаиваться на комплекс QRS, проявляя одновременное сокращение предсердий и желудочков (рис. 17в), или окажется позади него, так как желудочки будут сокращаться раньше предсердий (рис. 17б). Комплексы QRS похожи на нормальные, интервалы R – R одинаковы, может отмечаться снижение сегмента S – T, что видно на рисунке 17а. Это явление часто встречается при учащении сердечных сокращений и проходит после купирования тахикардии в течение нескольких десятков минут или 1–2 ч (если не вызвано другими причинами, например, инфарктом миокарда).
