Длина канала, мм/клб 78/16/52,1

Длина нарезной части, мм 6588

Длина каморы, мм 1152

Объем каморы, куб. дм 21,7

Крутизна нарезов, клб: в начале 50

у дула 30

Число нарезов 44

Глубина нарезов, мм 1,75

Ширина нарезов, мм 6,14

Ширина полей, мм 4,5

Вес свободной трубы, кг 2680—2710

Вес ствола с затвором, кг 9026/9080

Рабочее давление в канале ствола, кг/кв. см 3000

Живучесть ствола, выстр. 1100

Двухорудийная башенная установка Drh LC/34 в общем была схожа с трехорудийной LC/25, но имела двойной лифт между и сзади орудий, который обеспечивал одновременную подачу двух снарядов и двух зарядов.

В спаренной установке МPL С/36 обе пушки находились в общей люльке.

Броня установки LС/34 на линкорах типа «Бисмарк» и новых линкорах типа «Н» ÷ «N»: лоб — 100 мм, бок — 40 мм 35 м, крыша — 35 мм.

Броня установки LС/34 на линкорах типа «Шарнхорст»: лоб — 140 мм, бок — 60 мм, крыша — 50 мм.

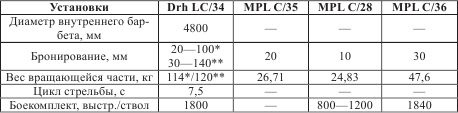

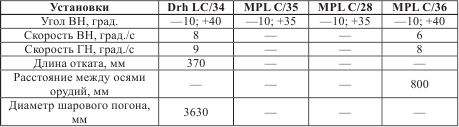

Таблица 16

Данные установок

* На «Бисмарке».

** На «Шарнхосте».

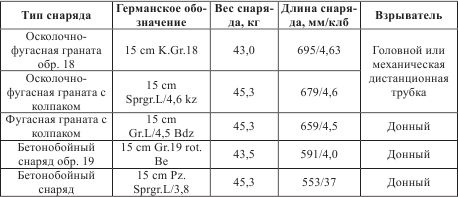

Таблица 17

Боекомплект и баллистика для 15‑см пушки SKC/28

Заряжание раздельно-гильзовое. Длина латунной гильзы 870 мм, вес 8,54 кг. Боевой заряд постоянный (один). Вес его 14,15 кг трубчатого пороха.

Таблица 18

Таблица стрельбы

15‑см пушка Tbts KC/36

История

Как явствует из названия, 15‑см пушка Tbts KC/36, производившаяся фирмой Круппа, предназначалась для эсминцев. Эти пушки помещались в двухорудийные башни Drh LC/38 и одиночные установки Tbts LC/36.

Четыре установки Tbts LC/36 с 15‑см пушками были испытаны на эсминце типа 34 Z-8 «Бруно Ханеман» в апреле 1938 г., впоследствии они так и остались на нем.

Четыре 15‑см пушки KC/36 в одиночных установках стали штатным вооружением эсминцев типа 36А Z-23 ÷Z-30 (по некоторым данным на Z-26 15‑см пушки не устанавливались).

В июне 1942 г. двухорудийная башня Drh LC/38 была впервые установлена на баке эсминца Z-23 вместо одиночной 15‑см установки. Оба ствола были помещены в одной общей люльке.

В дальнейшем новые башни были установлены на Z-24, Z-25, Z-28 и Z-30.

Эсминцы Z-33 и Z-34 вступили в строй в 1943 г. уже с башенными носовыми установками и двумя или тремя одиночными 15‑см установками.

Одиночные установки с 15‑см пушками KC/36 были установлены в 1942 г. на крейсере «Эмден», на некоторых рейдерах и судах снабжения, а также на береговых батареях.

Планировалась установка башен Drh LC/38:

а) на линейных крейсерах «О», «Р» и «Q» (6 × 2—15‑см, толщина брони установок 14 мм);

б) на крейсерах-разведчиках SPI-3 (Z-40 ÷ Z-42). 3 × 2—15‑см орудия. Угол ВН: —19°; +47°.

Устройство орудий

Ствол KС/36 отличался от SKC/25 и SKC/28 тем, что свободная труба (весом 2370 кг) заменялась с дула. Кроме того, пушка имела не вертикальный, а горизонтальный клиновой затвор.

Орудия для двухорудийных башен имели отличия, в том числе были тяжелее (KС/36Т), чем орудия для одиночных палубных установок (KС/36).

Таблица 19

Боеприпасы и баллистика

Первоначально для 15‑см пушкиTbts KC/36 применялись снаряды весом 45,3 кг, но они оказались слишком тяжелыми для ручного заряжания на эсминцах и были заменены более легкими в 40 кг. Впрочем, тяжелые снаряды остались на крейсере «Эмден».

Заряжание раздельно-гильзовое. Гильза латунная, та же, что и у SKС/28.

Установки

В башне Drh LC/38 оба орудия помещались в общей люльке. Угол вертикального наведения —10°; +65° давал определенные возможности для зенитной стрельбы, хотя приводы действовали довольно медленно для слежения за самолетом. По данным Гренера, угол вертикального наведения у всех 15‑см установок, как одиночных, так и двухорудийных, — 19°; +47°.

Существовало два варианта одиночных установок Tbts LC/36:

а) с ручными приводами вертикального и горизонтального наведения и броней 6—10 мм;

б) с механическими приводами вертикального и горизонтального наведения и броней 20–40 мм.

Данные ствола 15‑см пушки Tbts KC/36

Калибр, мм 149,1

Длина ствола полная, мм/клб 7165/48

Длина канала, мм/клб 6815/45,4

Длина нарезной части, мм 5587

Длина каморы, мм 1088

Объем каморы, куб. дм 21,2

Крутизна нарезов, клб: в начале 45

у дула 30

Число нарезов 44

Глубина нарезов, мм 1,75

Ширина нарезов, мм 6,14

Ширина полей, мм 4,5

Вес свободной трубы, кг 2370

Вес ствола с затвором, кг 7200/8564*

Рабочее давление в канале ствола, кг/кв. см 3000

Живучесть ствола, выстр. 1600

* KС/36—7200 кг, KС/36Т — 8564 кг.

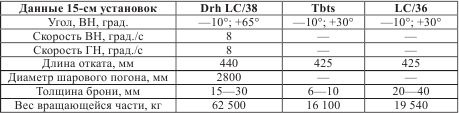

Таблица 20

15‑см пушка SKC/28 на мобильном лафете

В 1939 г. фирма «Рейнметалл-Борзинг» спроектировала, а в 1940 г. запустила в производство мобильный вариант 15‑см пушки SKC/28, установленной в колесной повозке.

Пушка была снабжена мощным дульным тормозом. Система представляла собой подвижную береговую установку с низким силуэтом в боевом положении.

В походном положении пушка перевозилась на восьмиколесной (четырехосной) повозке, наподобие зенитного орудия. В боевом положении пушка опускалась на опорную плиту, которую уравновешивали восемь крестообразно расположенных станин (немцы их называли «сигарами») и сошник, забиваемый в грунт.
